TI德州仪器 ADUM6420A 产品介绍
2026-04-14
0次
说明
- isoPower 集成隔离式直流/直流转换器
- 100 mA 输出电源
- ADuM6421AW通过AEC-Q100汽车应用认证（ADuM6423AW待定）
- 在 2 层 PCB 上满载时符合 CISPR 32/EN550 32 B 级发射限制（高达 5 Mbps）
- 四个直流至 100 Mbps 信号隔离通道
- 采用 28 引脚细间距 SOIC 封装，最小爬电距离为 8.3 mm
- 高温运行：125°C（最大值）
- 高共模瞬变抗扰度：100 kV/μs
- 安全和监管审批（申请中）
- UL 认证（申请中）
- 5000 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 元件验收通知 5A（申请中）
- VDE V 0884-11 符合性证书（申请中）
- VIORM = 566 V 峰值
- CQC认证符合GB4943.1-2011（待定）
特性

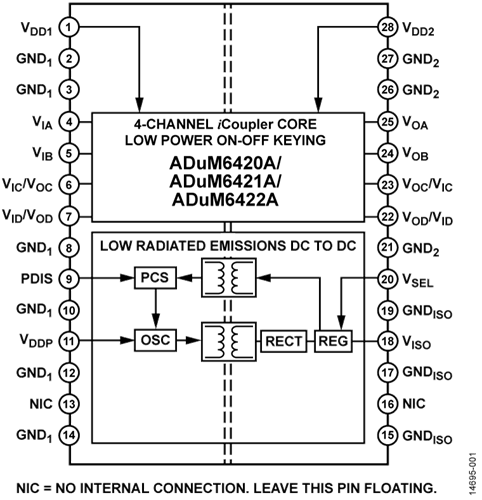

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A1 均为四通道数字隔离器，集成 isoPower® 隔离式DC/DC转换器。该DC/DC转换器采用ADI公司的 iCoupler® 技术，提供在全负载下能够满足有关带铁氧体的2层印刷电路板(PCB)的CISPR 32/EN 55032 B类限制的稳压隔离电源。数据手册中的表1列出了常见的电压组合及其关联的输出电流电平。
在500 mW隔离设计中，ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。
ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A隔离器提供四个独立的隔离通道。有关更多信息，请参见数据手册中的“引脚配置和功能描述”部分。
应用
- RS-232 收发器
- 电源启动偏置和栅极驱动
- 隔离式传感器接口
- 汽车车载充电器(OBC)和DC/DC器件
- 工业可编程逻辑控制器 (PLC)
1 受美国专利第5,952,849、 6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。
参数
类型 | 描述 |
智能建筑 | 楼宇自动化控制器 |
仪器仪表和测量 | 直流源和电源 |
医疗健康 | 生命体征测量 |
电能 | 继电保护（电力线路监控） |
通信 | 无线基础设施 |
汽车 | 电池管理解决方案 (BMS) |
航空航天和防务 | 航空电子产品和解决方案 |
