TI德州仪器 ADN4656 产品介绍
2026-04-14
0次
说明
- 5 kV rms 和 3.75 kV rms LVDS 隔离器
- 符合 TIA/EIA-644-A LVDS 标准
- 多种双通道配置
- 能以高达 1.1 Gbps 的任意数据速率进行切换，具有低抖动
- 传播延迟 4 ns（典型值）
- 随机抖动 2.6 ps rms（典型值）
- 1.1 Gbps 时峰到峰总抖动 90 ps（典型值）
- 2.5 V 或 3.3 V 电源
- −75 dBc 电源纹波抑制，相位杂散水平
- 抗干扰性
- ±8 kV IEC 61000-4-2 ESD 跨隔离栅保护
- 高共模瞬变抗扰度：>25 kV/μs
- 超越 EN 55022 B 级辐射发射限制，PRBS 为 1.1 Gbps
- 安全和监管审批（20 引脚 SOIC_W 封装）
- UL（申请中）：5000 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 组件验收通知 5A（申请中）
- VDE 符合性证书（申请中）
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 424 VPEAK
- 在开路、短路和端接输入条件下故障安全输出高电平 (ADN4655/ADN4656)
- 工作温度范围：−40°C 至 +125°C
- 7.8 mm 最小爬电距离和净空
特性

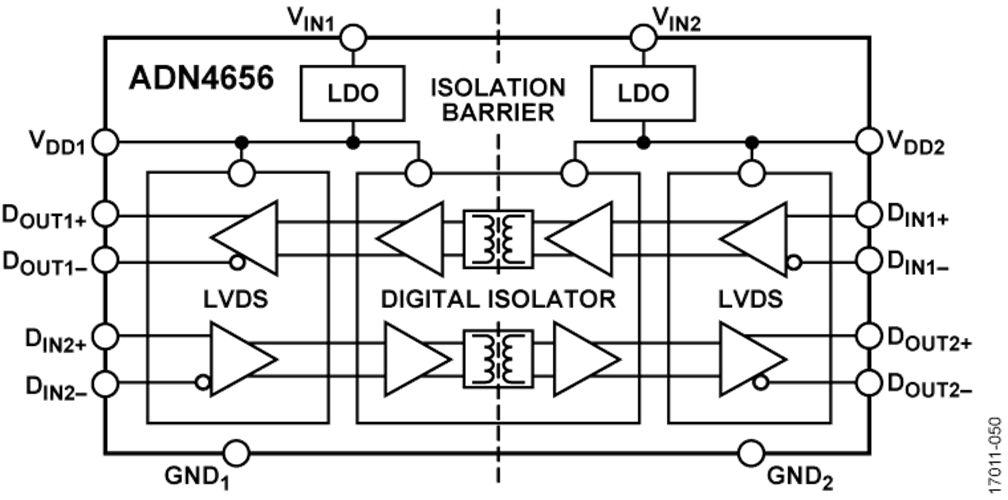

ADN4654/ADN4655/ADN46561 是信号隔离式低电压差分信号 (LVDS) 缓冲器，能够以低抖动在高达 1.1 Gbps 的数据速率下运行。这些器件集成了 ADI 公司的 iCoupler® 技术，已针对高速运行进行增强，可以为符合 TIA/EIA-644-A 标准的 LVDS 驱动器和接收器提供电气隔离。利用该集成，可实现 LVDS 信号链的嵌入式隔离。
ADN4654/ADN4655/ADN4656 包含多种通道配置，ADN4655 和 ADN4656 上的 LVDS 接收器包含一个故障安全机制，可在输入悬空、短路或端接但未驱动时确保相应的 LVDS 驱动器输出为逻辑 1。

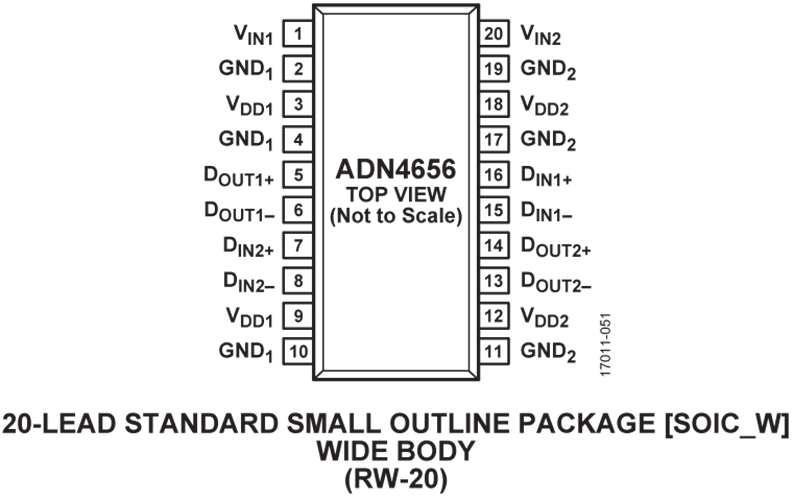

对于低抖动条件下的高速运行，LVDS 和隔离器电路依赖于 2.5 V 电源。集成的片内低压差 (LDO) 稳压器可以通过外部 3.3 V 电源提供所需的 2.5 V 电压。这些器件完全适合在广泛的工业温度范围内使用，采用具有 5 kV rms 隔离的 20 引脚宽体 SOIC_W 封装，或采用具有 3.75 kV rms 隔离的 20 引脚 SSOP 封装。
应用
- 隔离式视频和成像数据
- 模拟前端隔离
- 数据平面隔离
- 隔离式高速时钟和数据链路
1 受美国专利 5,952,849；6,873,065；6,903,578 和 7,075,329 保护。其他专利正在申请中。
