TI德州仪器 ADUM4122 产品介绍
2026-04-14
0次
说明
- 每个输出引脚 2 A 输出电流 (<3 Ω RDSON_X)
- 3 A 峰值短路电流
- 3.3 V 至 6.5 V、VDD1
- 4.5 V 至 35 V、VDD2
- 正向阈值，UVLO（3.3 V VDD1 时）
- VDD2 上存在多个正向阈值 UVLO 选项
- A 级：4.4 V（典型值）正向阈值，UVLO
- B 级：7.3 V（典型值）正向阈值，UVLO
- C 级：11.3 V（典型值）正向阈值，UVLO
- 精准定时特性
- 下降缘传播延迟最大 48 ns
- CMOS 输入逻辑电平
- 高共模瞬变抗扰度：>150 kV/µs
- 高工作结温：125°C
- 默认低电平输出
- 可选择的压摆率控制
- 安全和监管审批（申请中）
- UL 认证：符合 UL 1577
- 5 kV rms 持续 1 分钟
- CSA 元件验收通知 5A
- VDE 符合性证书（申请中）
- DIN V VDE V 0884-10
- VIORM = 849 V 峰值
- UL 认证：符合 UL 1577

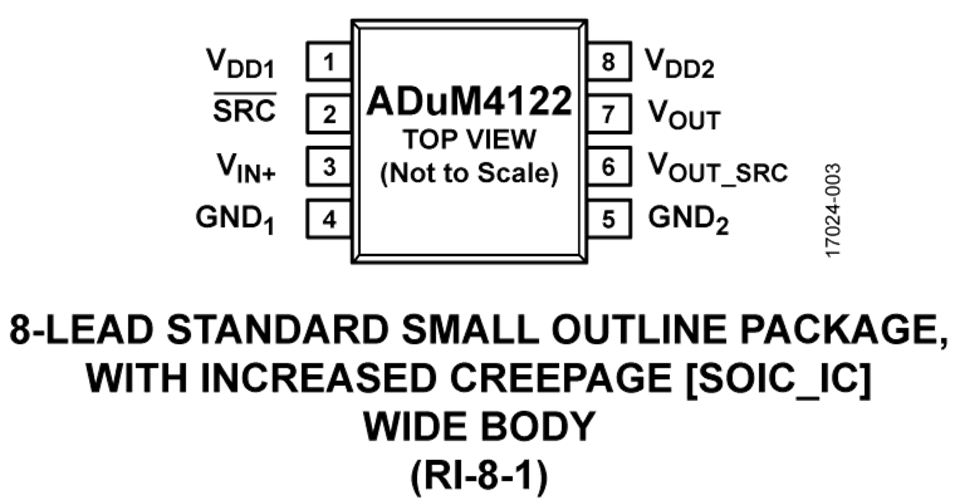

- 8 引脚宽体 SOIC_IC 封装
特性

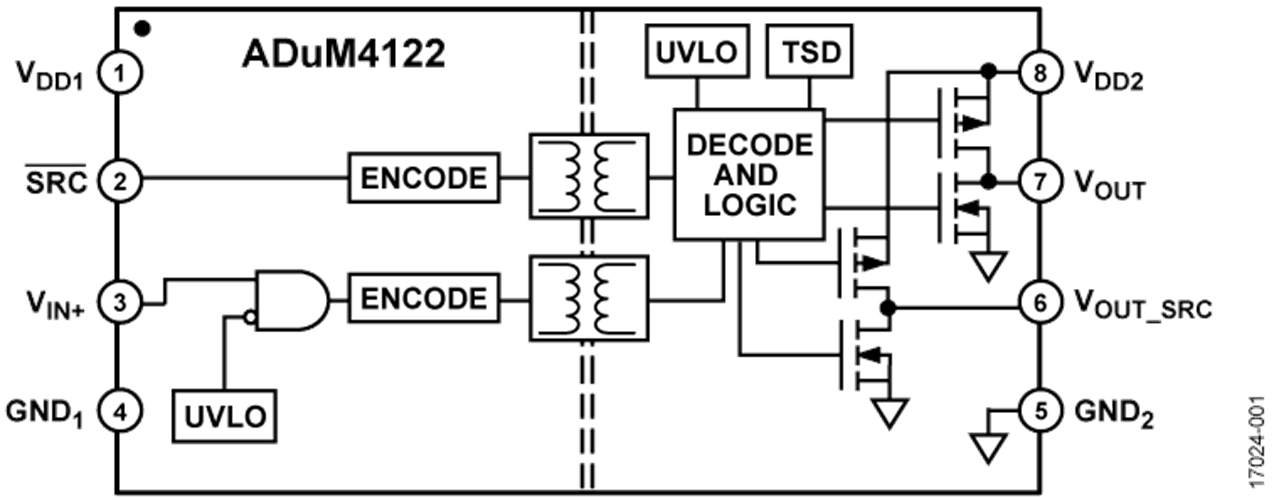

ADuM4122 是一款隔离式单器件双输出驱动器，采用 iCoupler® 技术实现高精度隔离。ADuM4122 通过 8 引脚宽体 SOIC 封装提供 5 kV rms 隔离。这些隔离元件集高速互补金属氧化物半导体 (CMOS) 和整体式变压器技术于一身，能够提供比替代产品（例如脉冲变压器和栅极驱动器的组合）更出色的性能特点。
ADuM4122 采用 3.3 V 到 6.5 V 的输入电压范围，兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器不同，ADuM4122 可在输入和输出区域之间实现真正的电气隔离。
ADuM4122 包括两个输出引脚，便于进行两个输出驱动强度的压摆率控制。VOUT 引脚遵循 VIN+ 引脚的逻辑，而升压输出 VOUT_SRC 可以切换为遵循 VIN+ 引脚或设置为高阻抗。压摆率的切换由初级侧控制。压摆率控制可降低电磁干扰 (EMI) 并实现电压过冲控制。
如果 ADuM4122 的内部温度超过热关断温度，则内部热关断会将输出设置为低。
因此，ADuM4122 能够可靠控制绝缘栅极双极晶体管 (IGBT) 和金属氧化物半导体场效应晶体管 (MOSFET) 配置在各种开关电压下的开关特性，从而实现简单的压摆率控制。
应用
- 开关式电源
- 隔离式 IGBT 和 MOSFET 栅极驱动器
- 工业逆变器
参数
类型 | 描述 |
工业自动化技术 (IAT) | 电机驱动 |
医疗健康 | 治疗设备 |
通信 | 无线基础设施 |
仪器仪表和测量 | 高温 |
电能 | 风轮机 |
汽车 | 电池管理解决方案 (BMS) |
航空航天和防务 | 航空电子产品和解决方案 |
