TI德州仪器 LTM2810 产品介绍
2026-04-14
0次
说明
- 6 通道逻辑隔离器：7500 VRMS 持续 1 分钟
- 16.2 mm 爬电距离
- CSA - UL-IEC认证，文件编号255632
- 工作电源电压 3 V 至 5.5 V
- 带集成隔离侧 LDO 的变压器驱动器
- SPI/数字 (LTM2810-S) 或 I2C (LTM2810-I) 选项

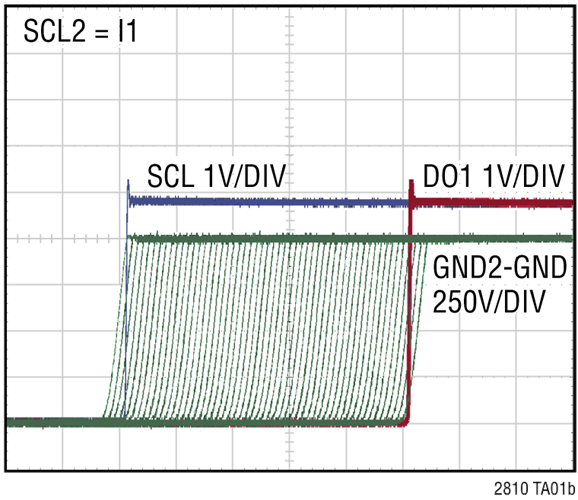

- 高共模瞬变抗扰度：50 kV/μs
- 高速运行：
- 10 MHz 数字隔离
- 4 MHz/8 MHz SPI 隔离
- 400 kHz I2C 隔离
- 工作温度高达 125°C（H 级）
- 1.62 V 至 5.5 V 逻辑电源可实现灵活的数字连接
- ±25 kV ESD HBM 跨隔离栅保护
- 最大连续工作电压：1 kVRMS，1.6 kVDC
- 低电流关断模式 (<10 µA)

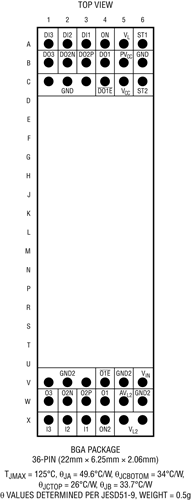

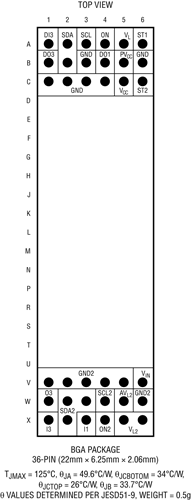

- 22 mm × 6.25 mm × 2.06 mm BGA 封装
特性

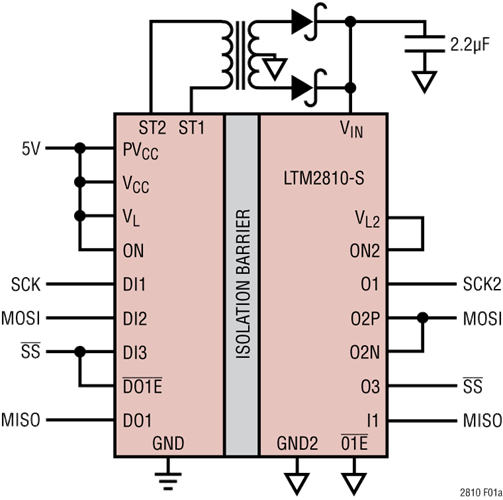

LTM2810 是一款完整的数字电气 µModule®（微模块）隔离器。无需外部组件。单独的 3 V 至 5.5 V 电源为数字隔离器的每一侧供电。单独的逻辑电源引脚可以独立于主电源轻松连接 1.62 V 至 5.5 V 范围内不同的逻辑电平。
提供与 SPI (LTM2810-S) 和 I2C (LTM2810-I)（仅限主模式）规格兼容的模块选项。
该模块在逻辑侧包含一个集成变压器驱动器，在隔离侧包含一个 LDO，用于调节整流变压器输出。LDO 输出通常为 5 V，但可以过载驱动。
耦合电感器在输入和输出逻辑接口之间提供 7500 VRMS 的隔离。该套件适用于具有不同对地电势、允许通过快于 50 kV/μs 的大共模瞬变实现不间断通信的系统。
应用
- EV/HEV 系统
- 工业和计量系统
- 测试与测量设备
- 医疗器械
