TI德州仪器 MAX33250E 产品介绍
2026-04-14
0次
说明
- 高度集成节省空间及简化设计
- 集成电荷泵和转换器省去额外电源
- 4个内部电容节省PCB空间
- 集成隔离器比分立式方案节省高达63%
- 600VRMS隔离耐压，可持续60秒(VISO)
- 200VRMS工作电压，寿命可长达50年以上(VIOWM)
- 集成±15kV ESD人体模式(HBM)
特性

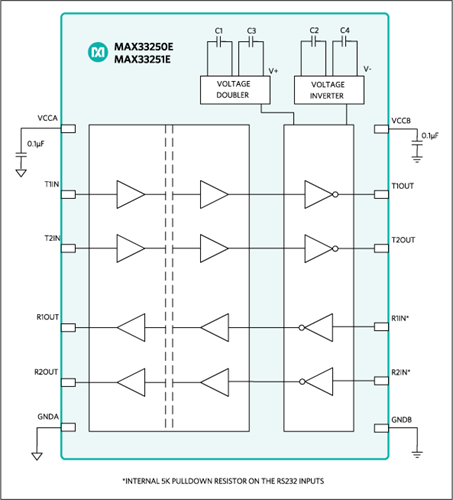

MAX33250E和MAX33251E为分别为隔离2Tx/2Rx和1Tx/1Rx RS-232收发器，在逻辑UART和现场侧具有600VRMS(60s)电隔离。隔离栅保护逻辑UART侧防止来自现场侧的瞬态电尖峰。器件也阻断两侧的接地环路以及较大的地电势差，这些现象可能会破坏数据的接收和发送。MAX33250E和MAX33251E符合EIA/TIA-232E标准，工作在最高1Mbps数据率。
隔离RS-232收发器具有集成电荷泵和转换器，无需高电压正、负电源。两款器件也具有集成电荷泵和转换器电容，有助于进一步缩小PCB空间。UART逻辑侧的电源引脚VCCA利用+3V至+5.5V双电源工作。VCCB 的工作范围也为+3V至+5.5V，简化电源要求，并支持两种电压之间的电平转换。器件现场侧的发送器和接收器具有±15kV ESD HBM保护，适合经常使用RS-232电缆的应用。
两款器件均采用12引脚、6mm x 6mm LGA封装，工作在-40ºC至+85ºC温度范围。
应用
- 通信系统
- 通信系统
- GPS装置
- 工业设备
- 医疗装置
- POS系统
