TI德州仪器 MAX14483 产品介绍

2026-04-14 0次

说明

节省空间、减少外部元件
- 6路隔离通道，采用20-SSOP封装
为SCLK、SDI和SDO信号提供超低传输延迟
- 支持100MHz时钟，200Mbps数据率
- 10ns典型传输延迟
- 2ns最大脉宽失真
- 250ps典型峰值抖动
可靠的数字信号电隔离
- 可承受3.75kV_RMS达60s (V_ISO)
- 连续承受450V_RMS (V_IOWM)
- GNDA和GNDB之间可承受±10kV浪涌，1.2/50μs波形
- 高CMTI (50kV/μs，典型值)
灵活的系统设计
- 每侧可接受1.71V至5.5V宽压范围
- SDOEN控制引脚用于支持隔离器共用
- 漏极开路FAULT通道，用于共用主机侧中断
- 辅助通道，用于定时或控制
低功耗
- 1.53mW每通道 @ SCLK = 10MHz、 V_DD = 3.3V
- 0.77mW每通道 @ SCLK = 10MHz、 V_DD = 1.8V

特性

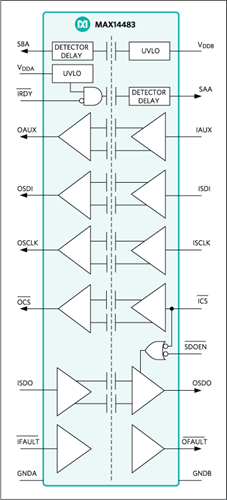

MAX14483为6通道、3.75kV_RMS数字电隔离器，采用Maxim专利技术。6路信号针对SPI接口优化，为SDI、SDO和SCLK通道提供超低传输延迟。SDO通道的三态控制由CS输入及第二个使能控制输入引脚(SDOEN)支持，允许单芯片MAX14483隔离多个SPI器件。为简化系统设计，漏极开路FAULT输出可与其他器件的故障指示信号进行“线或”。此外，提供辅助通道(AUX)，将主机侧的定时或控制信号传输到从机侧；提供电源监测(SAA、SBA)，指示隔离器对端是否做好操作准备。隔离器每侧可接受1.71V至5.5V独立供电，提供附加的电平转换功能。

MAX14483隔离等级为3.75kVRMS，持续时间60s，采用20引脚SSOP封装，爬电距离和间隙为5.5mm。封装材料CTI值为400V，具有2级爬电距离指标。

MAX14483的额定工作温度为-40°C至+125°C。
