说明
- 2.3 A 峰值输出电流 (<2 Ω RDSON_x)
- 2.5 V 到 6.5 V VDD1 输入
- 4.5V 到 35 V VDD2 输出
- 2.3 V VDD1 时欠压锁定 (UVLO)
- VDD2
上存在多个欠压锁定 (UVLO) 选项- A 级—4.4 V(典型值)正向阈值
- B 级—7.3 V(典型值)正向阈值
- C 级—11.3 V(典型值)正向阈值
- 精准定时特性
- 隔离器和驱动器下降缘传播延迟最大 79 ns (ADuM4120)
- CMOS 输入逻辑电平
- 高共模瞬变抗扰度:150 kV/μs
- 高工作结温:125°C
- 默认低电平输出
- 安全和监管审批(申请中)
- UL 认证:符合 UL 1577
- 1 分钟 5 kV rms,SOIC 长封装
- CSA 元件验收通知 5A
- VDE 符合性证书(申请中)
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849 V 峰值
- UL 认证:符合 UL 1577
- 8 mm 爬电距离

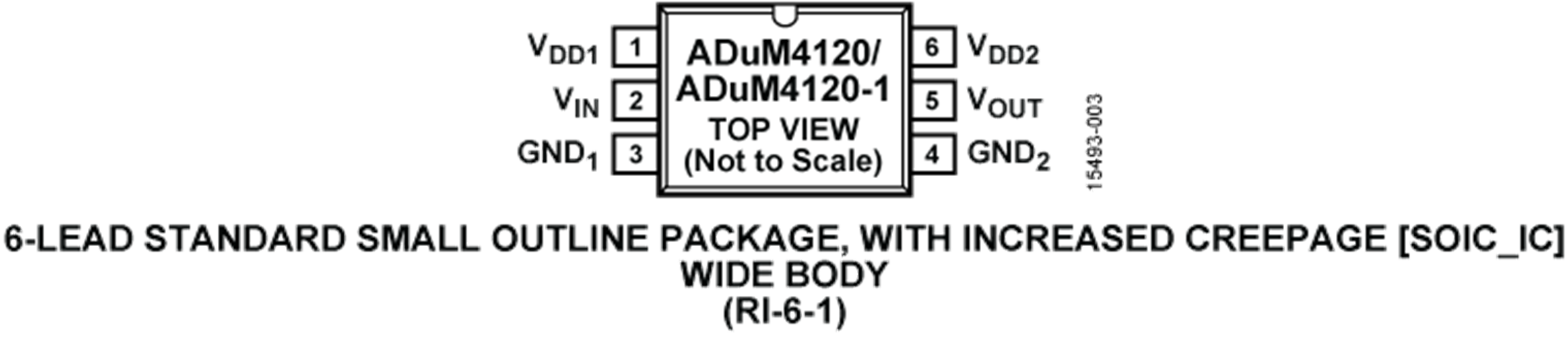

- 6 引脚宽体 SOIC 封装,爬电距离更长
特性

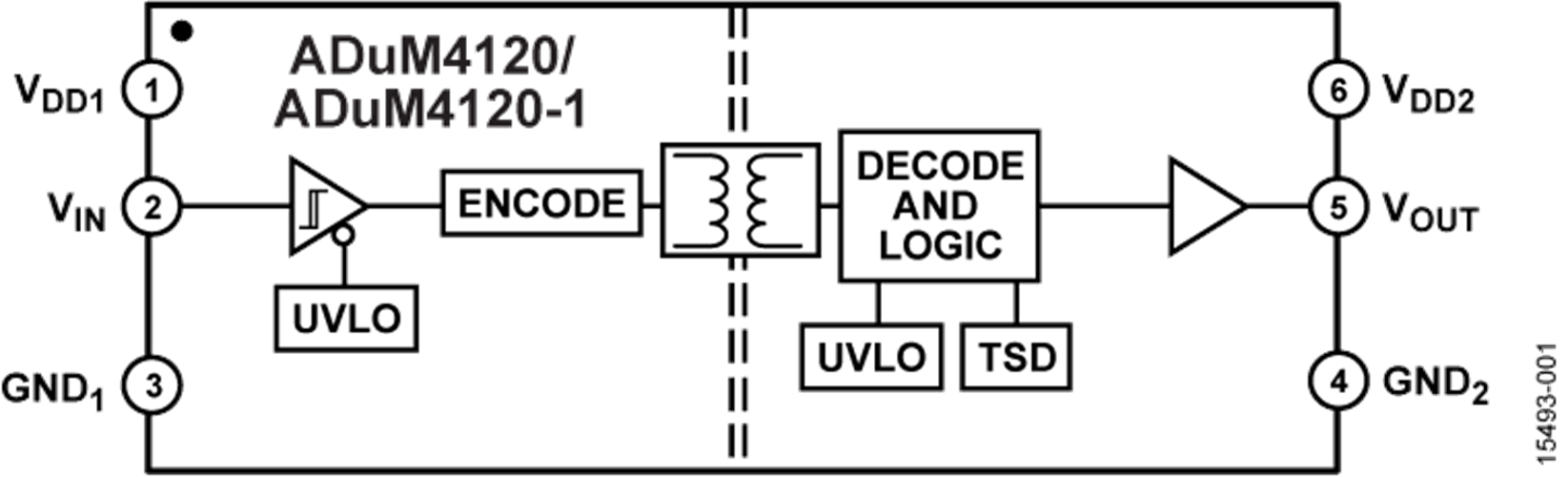

ADuM4120/ADuM4120-1 是 2 A 隔离式单通道驱动器,采用 Analog Devices, Inc., iCoupler® 技术提供高精度隔离。ADuM4120/ADuM4120-1 通过 6 引脚宽体 SOIC 封装提供 5 kV rms 隔离,爬电距离更长。这些隔离元件集高速 CMOS 和整体式变压器技术于一身,能够提供兼备脉冲变压器和栅极驱动器特点的出色性能。
ADuM4120/ADuM4120-1 工作输入电压介于 2.5 V 到 6.5 V 之间,兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器相比,ADuM4120/ ADuM4120-1 具有输入和输出之间真正的电气隔离。
这些型号都可选配输入干扰滤波器(不选配亦可)。干扰滤波器有助于降低在输入引脚上产生触发输出的噪音的几率。
因此,ADuM4120/ADuM4120-1 能够可靠控制绝缘栅极双极晶体管 (IGBT)/金属氧化物半导体场效应晶体管 (MOSFET) 配置在各种开关电压下的开关特性。
应用
- 开关式电源
- IGBT/MOSFET 栅极驱动器
- 工业逆变器
- 氮化镓 (GaN)/碳化硅 (SiC) 功率器件
