TI德州仪器 LTM9100 产品介绍

2026-04-14 0次

说明

通过CSA (IEC/UL)认证，文件编号255632
加强绝缘
集成隔离电源
可调导通斜坡率和限流
I²C/SMBus 接口
10位ADC可监控电流和两个非专用通道
高共模瞬变抗扰度：≥ 30kV/μs

故障状态警报和电源良好输出
独立的3V至5.5V逻辑电源
±20kV ESD隔离栅保护
最大连续工作电压：690V_RMS
14.6mm爬电距离
低电流关断模式(<10μA)

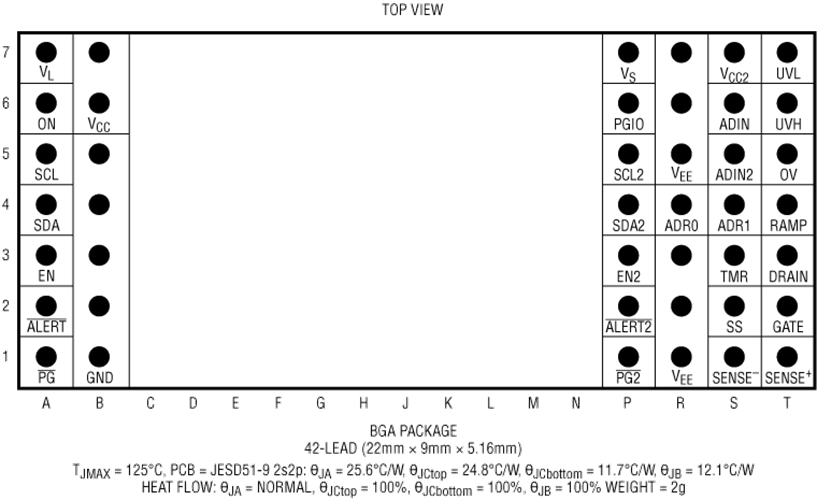

22mm x 9mm x 5.16mm BGA 封装

特性

LTM9100 µModule^® (微型模块) 控制器是一款具有 I²C 接口的完整电气隔离型开关控制器，可用作负载开关或热插拔控制器。由一个外部 N 沟道 MOSFET 开关对负载实施软起动和控制。过流保护较大限度地减小了启动、输入阶跃和输出短路情况下的 MOSFET 应力。由于开关的隔离、浮动特性，因此它可以容易地通过配置以在高侧、低侧和浮动应用中使用。

单个 5V 电源通过一个集成的隔离式 DC/DC 转换器为开关控制器的两侧供电。与主电源无关的一个单独的逻辑电源输入提供了与 3V 至 5.5V 逻辑电平的简易连接。负载电流和两个额外电压输入的隔离式测量由一个 10 位 ADC 完成，并通过 I²C 接口访问。

利用一个 5kV_RMS绝缘隔离把逻辑和 I²C 接口与开关控制器隔离开来，从而使得 LTM9100 非常适合用于高达 1000V_DC 之总线供电工作的开关，以及用于在那些接地通路断开以允许大共模电压摆幅的系统中提供电气隔离。在共模瞬变高达 30kV/μs 的情况下，可保证通信不会出现中断。
