TI德州仪器 LTM2886 产品介绍
2026-04-14
0次
说明
- 6 通道逻辑隔离器：2500VRMS (持续 1 分钟)
- 正待 UL-CSA 标准认可文档 ＃E151738
- 隔离型 DC 电源：
- 3V 至 5V 可调 (在高达 100mA)
- ±5V 固定 (在高达 100mA)
- 无需外部组件
- SPI / 数字 (LTM2886-S) 或 I2C (LTM2886-I) 选项

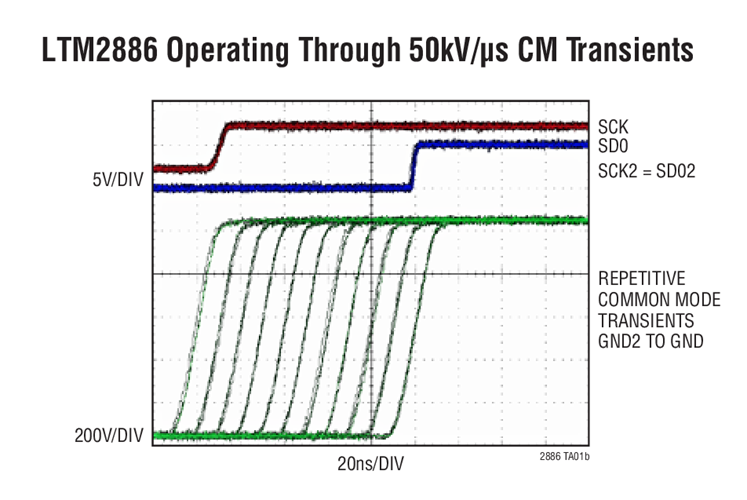

- 可承受高共模瞬变：30kV/μs
- 高速操作：
- 10MHz 数字隔离
- 4MHz / 8MHz SPI 隔离
- 400kHz I2C 隔离
- 3.3V (LTM2886-3) 或 5V (LTM2886-5) 工作电压
- 1.62V至5.5V（LTM3886-S）或3V至5.5 V（LTM2886-I）逻辑电源
- 可在隔离势垒两端提供 ±10kV ESD HBM
- 最大连续工作电压：560VPEAK
- 低电流停机模式 (<10μA)

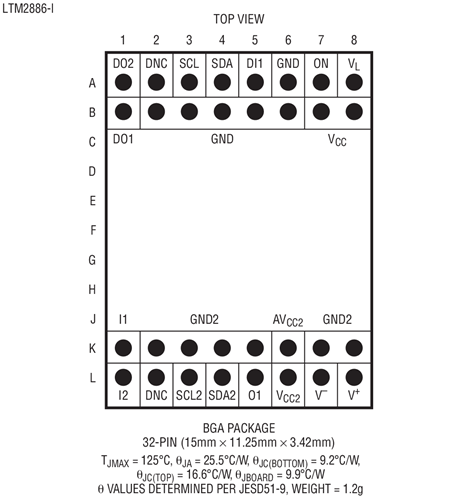

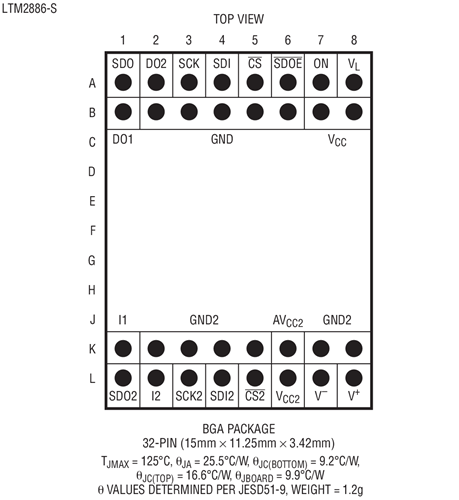

- 扁平 (15mm x 11.25mm x 3.42mm) BGA 封装
特性

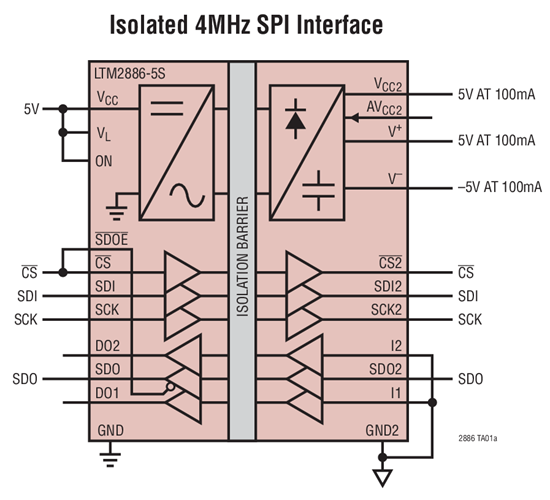

LTM2886 是一款完整的电流数字 µModule®(微型模块) 隔离器。其无需使用外部组件。单个 3.3V 或 5V 电源通过一个集成型隔离式 DC/DC 转换器为接口的两侧供电。一个逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接，这与主电源无关。
可用选项符合 SPI 和 I2C (仅限主控器模式) 规范。
隔离侧包括固定的 ±5V 电源和可调的 5V 电源，它们各能提供 100mA 以上的负载电流。5V 可调电源可以采用一个外部分压器进行设置。
耦合电感器和一个隔离式电源变压器在输入和输出逻辑接口之间提供了 2500VRMS 的隔离度。该器件非常适合于那些接地环路断开的系统，允许很大的共模电压范围。在共模瞬变 >30kV/μs 的情况下，通信不会出现中断。
应用
- 隔离型 SPI 或 I2C 接口
- 工业系统
- 测试与测量设备
- 断开接地环路
参数
类型 | 描述 |
仪器仪表和测量 | 适用于仪器仪表的电源电路 |
