说明

可靠的数字信号电隔离
- 可承受3.75kV_RMS达60s (VISO)
- 连续承受445V_RMS (V_IOWM)
- 630V_P重复峰值电压(V_IORM)
- 承受±10kV浪涌，符合IEC 61000-4-5标准
直接连接绝大多数微控制器和FPGA
- 支持1.71V至5.5V电源
多种选项支持宽范围应用
- 3种数据率(1Mbps、25Mbps、150Mbps)
- 3种通道方向配置
- 2种默认状态(高或低电平)
- 2种封装(4mm或8mm爬电距离和间隙)
高数据率下低功耗
- 1.8V时：
  - 2.5mA /通道(典型值)@ 1Mbps
  - 5.25mA /通道(典型值)@ 100Mbps
- 3.3V时：
  - 2.6mA /通道(典型值)@ 1Mbps
  - 7.1mA /通道(典型值)@ 100Mbps

特性

MAX14930–MAX14932家族为4通道、2.75kV_RMS和3.75kV_RMS数字隔离器，采用Maxim拥有专利的工艺技术。MAX14130–MAX14131为4通道、1kV_RMS数字隔离器，采用较小外形尺寸的QSOP封装。对于要求5kV_RMS隔离的应用，请参考MAX14934–MAX14936。MAX14930–MAX14932家族在不同电源域的电路之间传输数字信号，环境温度高达+125°C。

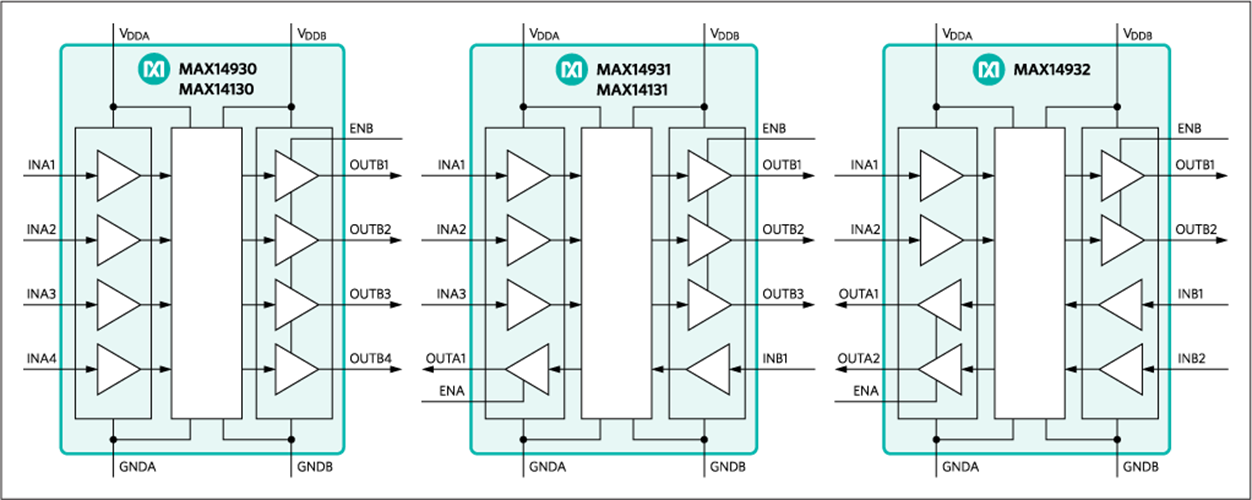

MAX14930–MAX14932家族提供全部三种可能的单向通道配置，以支持任何4通道设计，包括SPI、RS-232、RS-485和数字I/O应用。对于要求双向通道的应用，例如I²C，请参考MAX14933。

器件的可用数据率从直流到高达1Mbps、25Mbps或150Mbps。每款器件可默认为高电平或低电平配置，默认值为输入未上电时的输出状态。关于每种选项相关的后缀，请参考完整数据资料中的定购信息和选型指南。

隔离器每侧具有1.71V至5.5V独立电源，使器件也适合用作电平转换器。

MAX14930–MAX14932提供16引脚、宽型(10.3mm x 7.5mm)和窄型(9.9mm x 3.9mm) SOIC两种封装。MAX14130–MAX14131采用16引脚(6mm x 5mm) QSOP封装。所有器件的额定工作环境温度为-40°C至+125°C。
