TI德州仪器 MAX12931C 产品介绍
2026-04-14
0次
说明
- 可靠的数字信号电隔离
- 可承受5kVRMS达60s (VISO)，宽体
- 可承受3.75kVRMS达60s (VISO)，窄体
- 连续承受848VRMSS (VIOWM)，宽体
- 连续承受445VRMS (VIOWM)，窄体
- GNDA和GNDB之间可承受±10kV浪涌，1.2/50μs波形
- 高CMTI (50kV/µs，典型值)
- 2种数据率(25Mbps/150Mbps)
- 2种通道方向配置
- 2种默认状态(高或低电平)
- 1.3mW @ 1Mbps/通道，VDD = 3.3V
- 3.3mW @ 100Mbps/通道，VDD = 1.8V
特性
MAX12930/MAX12931为双通道、3.75kV/5kVRMS数字隔离器系列，采用Maxim拥有的专利工艺技术。这些器件在不同电源域的电路之间传输数字信号，在1Mbps数据率和1.8V电压下的功耗低至0.65mW每通道。

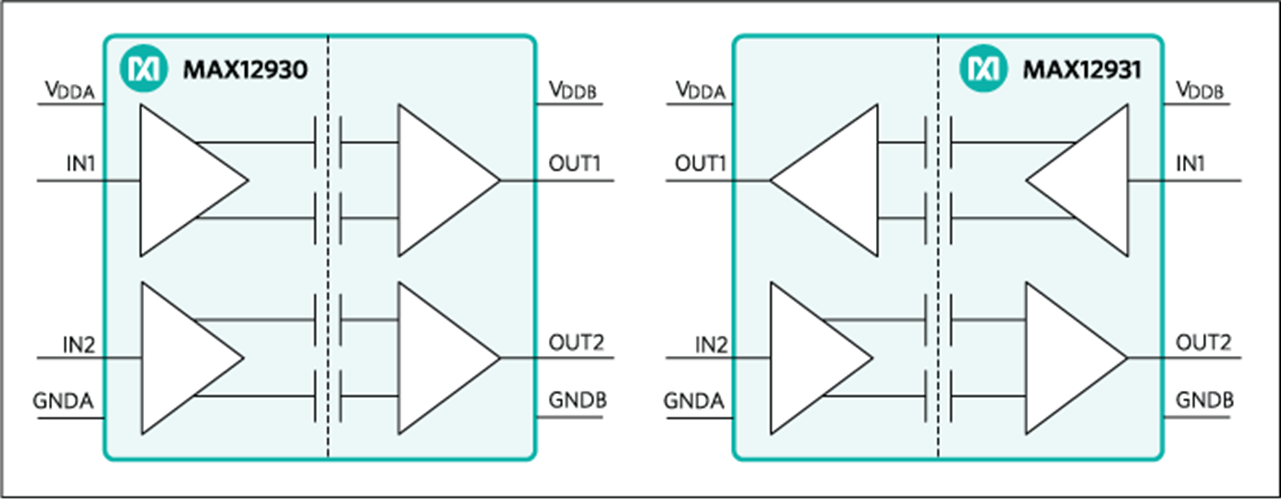

MAX12931的两路通道以相反方向传输数据，使MAX12931可理想用于隔离收发器的TX和RX线。MAX12930的两路通道在相同方向传输数据。
两款器件均可提供25Mbps或150Mbps最大数据率，以及高电平或低电平默认输出。默认状态是未施加输入时或输入开路时的输出状态。关于每种选项相关的后缀，请参见定购信息。隔离器每侧具有1.71V至5.5V的独立电源，也使器件适合于用作电平转换器。
MAX12930/MAX12931采用8引脚、窄体SOIC封装。此外，MAX12931也提供16引脚、宽体SOIC封装。封装材料的最小相对漏电起痕指数(CTI)仅为600V，使其具有一流的爬电距离指标。所有器件的额定工作环境温度为-40°C至+125°C。
应用
- 电池管理
- 工业自动化现场通信
- 通用隔离应用
- 隔离型RS232、RS-485/RS-422、CAN
- 医疗系统
