TI德州仪器 ADN4651 产品介绍
2026-04-14
0次
说明
- 5 kV rms LVDS隔离器
- 符合TIA/EIA-644-A LVDS标准
- 4.5 ns最大传播延迟
- 151 ps最大峰峰值抖动（600 Mbps）
- 100 ps最大脉冲偏斜
- 不同器件通道间偏斜：最大600 ps
- 2.5 V或3.3 V电源
- -75 dBc电源纹波抑制和毛刺抑制
- ±8 kV IEC 61000-4-2 ESD隔离保护
- 高共模瞬变抗扰度： >25 kV/μs
- 具有600Mbps PRBS或300 MHz时钟，符合EN55022 B类辐射标准
- 安全和法规认证（RW-20封装）
- UL（申请中） 1分钟5,000 V rms，符合UL 1577
- CSA元件验收通知#5A（申请中）符合VDE标准证书（申请中）
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 424 V峰值
- 对于开路、短路和端接输入，具有故障安全功能，确保输出高电平
- 工作温度范围： -40℃至+125℃

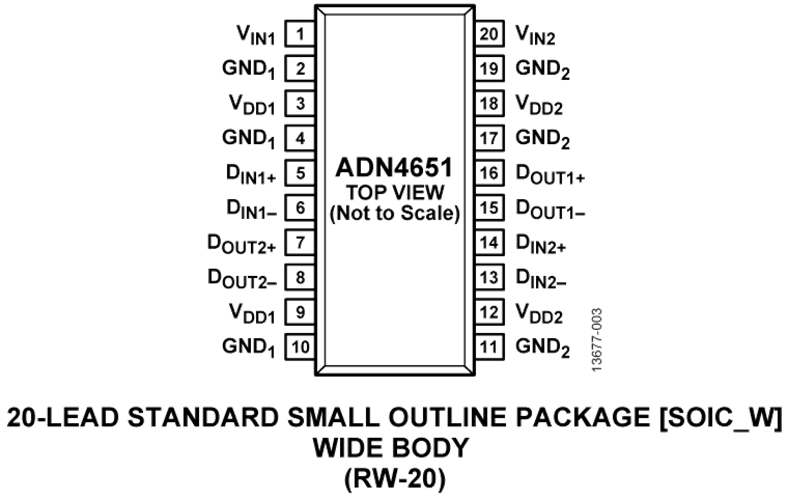

- 5kV rms，采用SOIC-W20封装，爬电距离与电气间隙为7.6 mm
特性

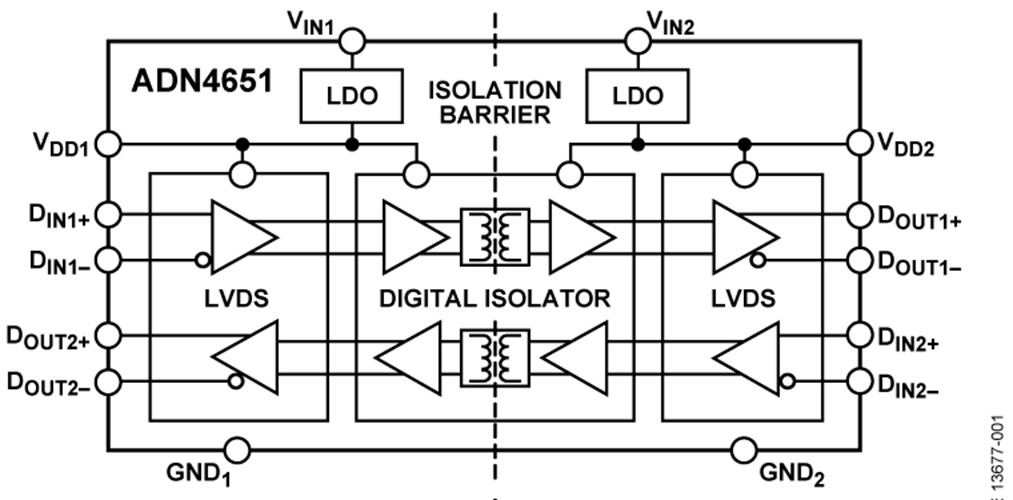

ADN4651是一款信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达600 Mbps，并且具有极低的抖动。
该器件集成iCoupler技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电隔离。 从而实现LVDS信号链的直接隔离。
该器件提供多种通道配置，ADN4651上的LVDS接收器内置故障安全机制，确保当输入浮动、短路或没有驱动而端接时，对应LVDS驱动器输出为逻辑1。
LVDS和隔离电路采用2.5V电源，提供高速工作和低抖动。 集成片上LDO采用外部3.3V电源可以提供需要的2.5V电源。 额定温度范围为宽工业温度范围，采用20引脚宽体SOIC封装，具有5kV rms隔离。
应用
- 模拟前端(AFE)隔离
- 数据平面隔离
- 隔离高速时钟和数据链路
- 针对LVDS提供隔离SPI
参数
类型 | 描述 |
仪器仪表和测量 | 协议分析工具 |
航空航天和防务 | 航空航天技术解决方案 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
