TI德州仪器 ADN4691E 产品介绍

2026-04-14 0次

说明

符合M-LVDS的TIA/EIA-899标准
转换速率：200 Mbps (100 MHz)
1类接收器
半双工

M-LVDS总线上的无毛刺上电/关断
驱动器输出转换时间可控
总线引脚提供增强ESD保护
-- ±15 kV HBM（人体模型）
-- ±10 kV IEC 61000-4-2，气隙放电
-- ±8 kV IEC 61000-4-2，接触放电
共模范围：-1 V至+3.4V
欲了解更多特性，请参考数据手册

特性

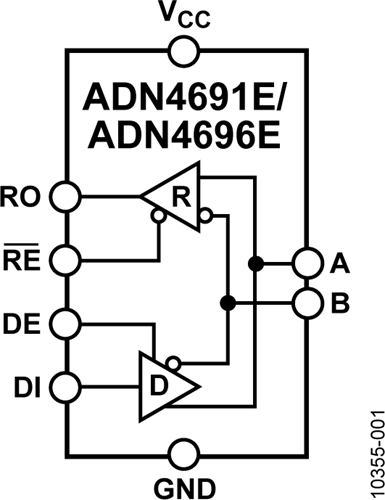

ADN4691E/ADN4693E/ADN4696E/ADN4697E都是多点低电压差分信号(M-LVDS)收发器（驱动器和接收器对），工作速率最高可达200 Mbps (100 MHz)。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准，为TIA/EIA-644 LVDS器件添加了额外的多点能力。

ADN4691E/ADN4693E都是具有25 mV迟滞的1类接收器，因此缓慢变化的信号或输入损耗不至于引起输出振荡。ADN4696E/ADN4697E都是具有失调阈值的2类接收器，可在总线处于空闲状态（总线空闲故障安全）或输入端断开（开路故障安全）时保证输出状态。

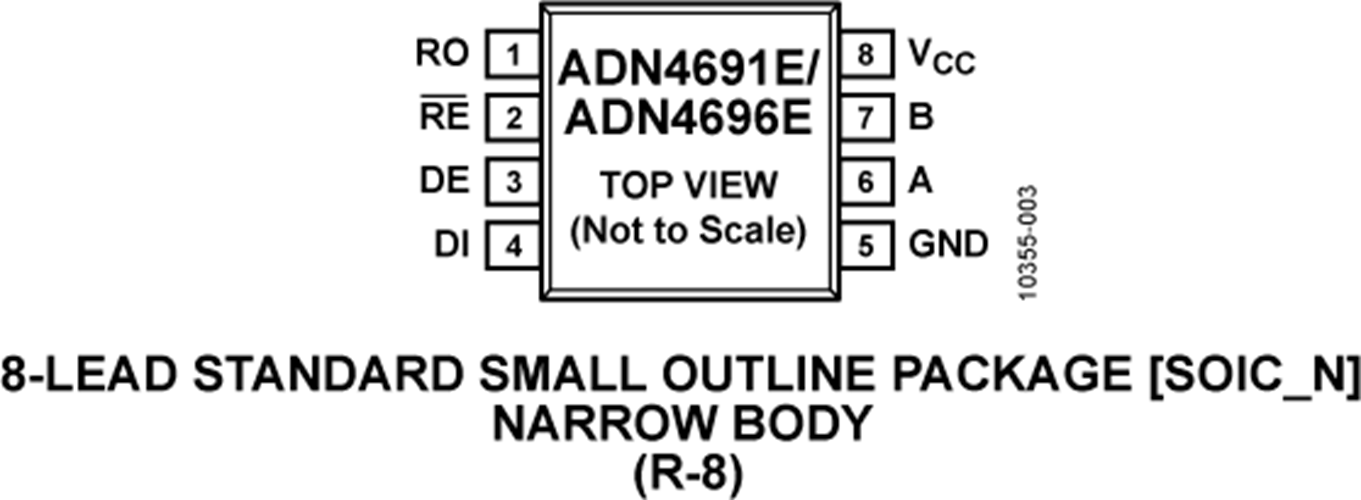

这些器件提供8引脚SOIC封装的半双工配置(ADN4691E/ADN4696E)或14引脚SOIC封装的全双工配置(ADN4693E/ADN4697E)。

应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件，可缩短RS-485链路
- 联网和无线基站基础设施
