说明

多点LVDS收发器（低电压差分信号驱动器和接收器对）
开关速率： 100 Mbps (50 MHz)
支持的总线负载： 30 Ω至55 Ω
2类接收器可供选择
- 1类(ADN4690E/ADN4692E)：迟滞为25 mV

符合M-LVDS的TIA/EIA-899标准
M-LVDS总线上的无毛刺上电/关断
驱动器输出转换时间可控
共模范围： -1 V至+3.4 V，允许在2 V接地噪声下进行通信
欲了解更多特性，请参考数据手册

特性

ADN4690E/ADN4692E是多点低压差分信号(M-LVDS)收发器（驱动器和接收机对），工作速率最高可达100 Mbps (50 MHz)。驱动器输出端实施压摆率控制，以增强输出信号完整性，并较大程度地减少反射。接收机可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。

ADN4690E/ADN4692E遵循M-LVDS的TIA/EIA-899标准，为TIA/EIA-644 LVDS器件添加了额外的多点能力。该驱动器在多点总线拓扑结构上允许低至30 Ω的总线负载，且控制驱动器输出转换时间以较大程度地减少反射。总线最多支持与32个节点连接。

ADN4690E/ADN4692E是1型接收机，在差分输入电压下具有25 mV的迟滞，因此缓慢变化的信号或输入损耗不至于引起输出振荡。

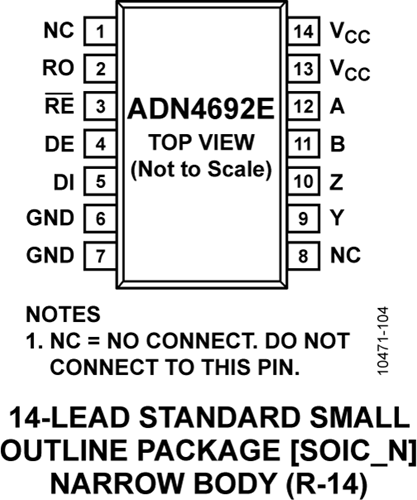

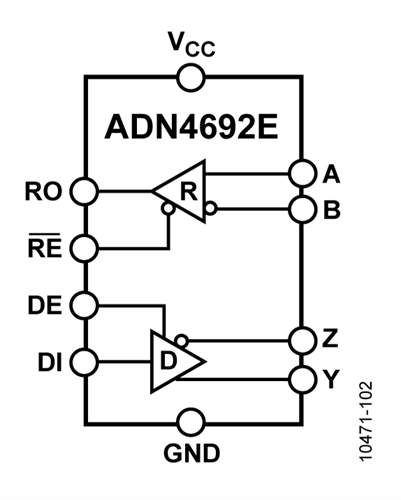

ADN4690E/ADN4692E提供8引脚SOIC封装的半双工配置(ADN4690E)或14引脚SOIC封装的全双工配置(ADN4692E)。
