ADN4664

正在供货

双通道、3 V、CMOS、LVDS差分线路接收器

TI德州仪器 ADN4664 产品介绍

2026-04-14 0次

说明

输出引脚提供±15 kV ESD保护
转换速率：400 Mbps (200 MHz)
直通式引脚排列可简化PCB布局
通道间偏斜：100 ps（典型值）
传播延迟：2.5 ns（最大值）
3.3 V电源

关断时为高阻抗输出
低功耗：3 mW（静态典型值）
与现有5 V LVDS驱动器兼容
接受小摆幅（典型值310 mV）差分信号电平
支持开路、短路和端接输入故障安全功能
阈值区间：0 V至−100 mV

特性

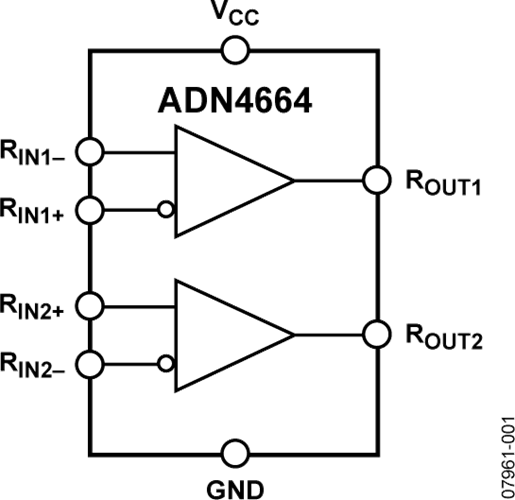

ADN4664是一款双通道、CMOS、低压差分信号(LVDS)线路接收器，提供400 Mbps (200 MHz)以上的数据速率，功耗超低。它采用直通式引脚排列，便于PCB布局以及输入与输出信号分离。该器件接受低压（典型值310 mV）差分输入信号，并将其转换为单端3 V TTL/ CMOS逻辑电平。

ADN4664及其配套LVDS驱动器ADN4663为高速点对点数据传输提供一种新的解决方案，可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL)，功耗则更低。
应用

点对点数据传输

多分支总线

时钟分配网络

背板接收器
