TI德州仪器 ADN4668 产品介绍

2026-04-14 0次

说明

接收器输入引脚提供±15 kV ESD保护
开关速率：400 Mbps（200 MHz）
流通引脚配置简化印制电路板布线
通道到通道偏移：150 ps（典型值）
差分偏移：100 ps（典型值）
传播延迟：2.7 ns（最大值）

电源电压：3.3 V
断电时具有高阻抗输出
低功耗设计（待机功耗典型值为3 mW）
可与现有的5 V LVDS驱动器配合使用
接收小摆幅（典型值310 mV ）差分输入信号电平
支持开路、短路，以及终止输入故障安全

特性

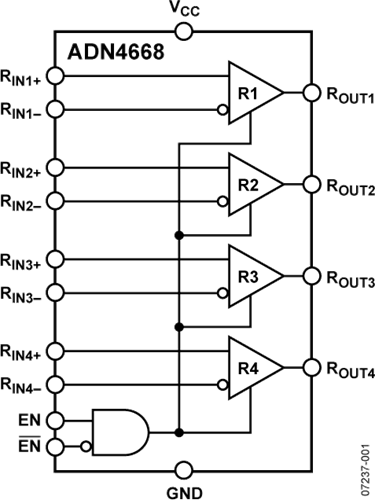

ADN4668是一款四通道CMOS低压差分信号（LVDS）线接收器，提供400 Mbps（200 MHz）以上的数据速率及超低功耗。ADN4668具有流通引脚配置，可以轻松实现印制电路板布线以及输入信号与输出信号的分离。这款器件接收低压（典型值310 mV）差分输入信号，并将其转换为单端3 V TTL/CMOS逻辑电平。

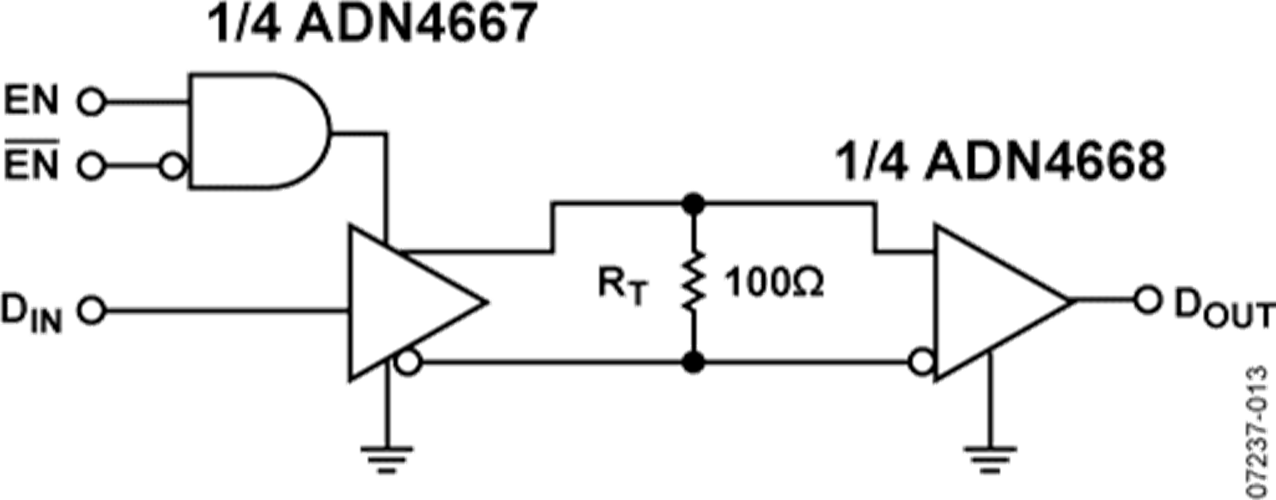

ADN4668还提供高电平有效和低电平有效的启用/禁用输入（EN 和/EN），以控制全部的4个接收器。它们可禁用接收器，并将输出切换为高阻抗状态。这个高阻抗状态允许对一个或多个ADN4668的输出进行多路复用，以将待机功耗降低至3 mW（典型值）。ADN4668及与其配合使用的驱动器ADN4667，可为高速点对点数据传输提供全新的解决方案，并为发射极耦合逻辑（ECL）或正射极耦合逻辑（PECL）提供低功耗的替代方案。
