TI德州仪器 LTC2872 产品介绍

2026-04-14 0次

说明

4 个 RS232 和 2 个 RS2485 收发器
3V 至 5.5V 电源电压
20Mbps RS485 和 500kbps RS232
可自动选择集成型 RS485 (120Ω) 和 RS232 (5kΩ) 终端电阻器
半双工 / 全双工 RS485 开关
逻辑环回模式
高 ESD：±16kV (在线路 I/O 上)
1.7V 至 5.5V 逻辑接口
可支持多达 256 个 RS485 节点
RS485 接收器全面的故障保险功能消除了 UART 闭锁

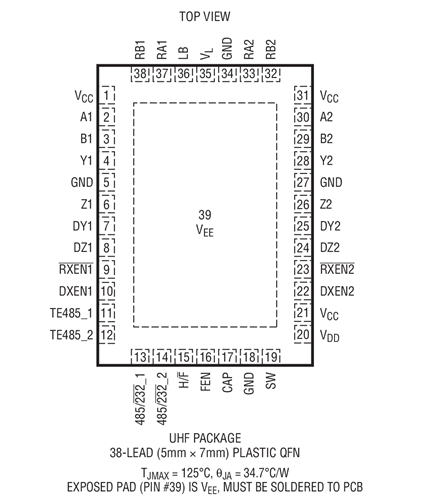

采用 38 引脚 5mm x 7mm QFN 封装

特性

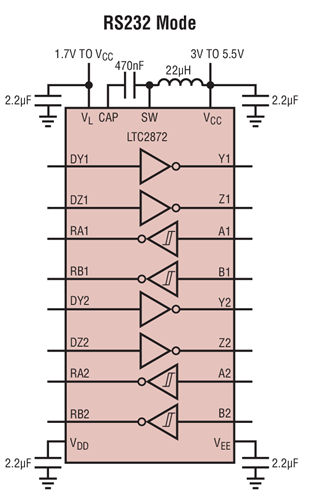

LTC^®2872 是一款坚固的引脚可配置型收发器，可支持 RS232、RS485 和 RS422 标准，并采用单 3V 至 5.5V 工作电源。LTC2872 可配置为采用共用 I/O 线路的 4 个 RS232 单端收发器或 2 个 RS485 差分收发器，或者此二者的组合。

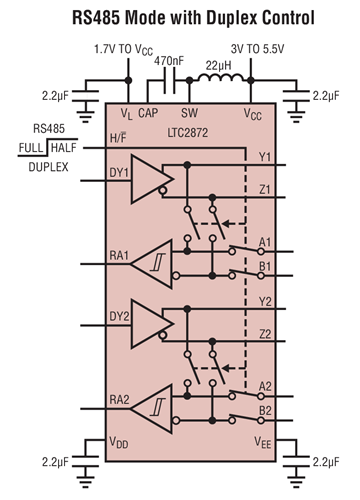

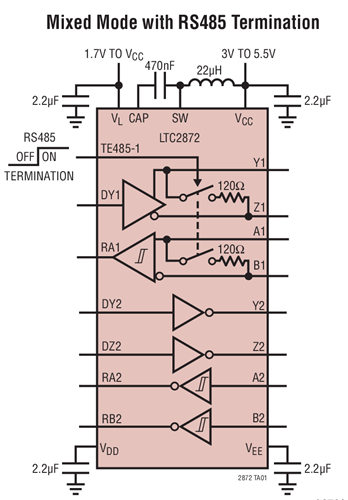

通过引脚控制的集成型终端电阻器实现了简易的接口再配置，从而免除了外部电阻器和控制继电器。半双工开关提供四线式和二线式 RS485 配置。环回模式负责将驱动器输入引导至接收器输出以进行诊断性的自测试。RS485 接收器可在每根总线上支持多达 256 个节点，并执行针对浮动、短路或端接输入的全故障保险运作。

一个集成型 DC/DC 升压转换器采用一个小型电感器和一个电容器，从而免除了增设多个电源 (用于驱动 RS232 电平) 的需要。
