TI德州仪器 MAX3174 产品介绍

2026-04-14 0次

说明

业界先进的+3.3V多协议终端网络和收发器
经认证符合TBR-1和TBR-2标准（NET1和NET2）
支持V.28(RS-232)、V.11（RS-422、RS-530、RS-530A、RS-449、V.36和X.21）V.10和V.35
3V/5V逻辑兼容I/O
可通过软件选择DTE/DCE
可取代分立式电阻终端网络和昂贵的继电器
10µs接收器输入去毛刺（仅限MAX3172）
采用小型28引脚SSOP封装
变送器输出受±15V故障保护，以抵御电缆接线错误

特性

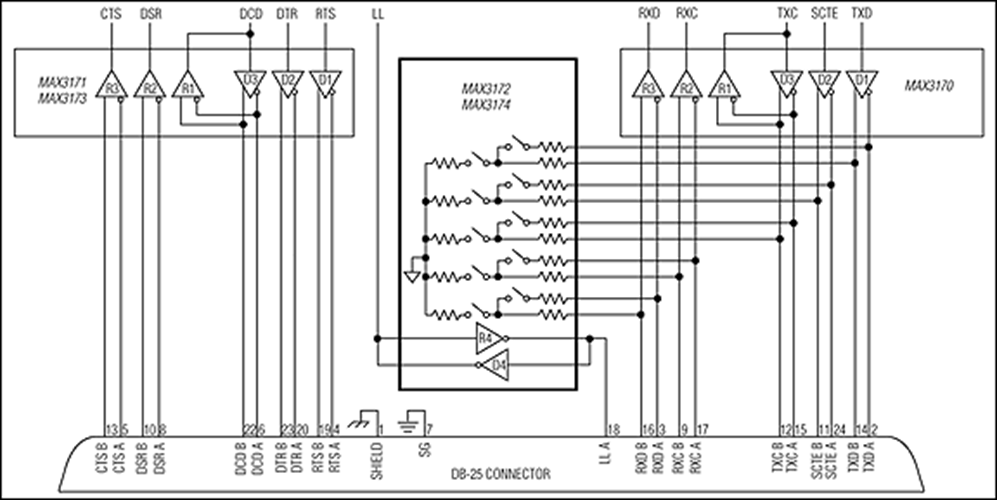

MAX3172/MAX3174包含五个可通过软件选择的多协议电缆终端网络。每个网络都能够端接带100Ω差分负载的V.11（RS-422、RS-530、RS-530A、RS-449、V.36和X.21），以及带T网络负载的V.35，或者V.28 (RS-232)和V.10 (RS-423)，其带开路负载，用于具有片内端接的收发器。这些器件可取代多协议终端所需的分立式电阻终端网络和昂贵的继电器。MAX3172/MAX3174与MAX3170和MAX3171/MAX3173一起构成可通过软件选择的完整+3.3V DTE或DCE接口端口，支持V.11/RS-422、RS-530、RS-530A、V.36/RS-449、V.35、V.28/RS-232、V.10/RS-423和X.21串行接口。

除了五个多协议电缆终端网络外，MAX3172/MAX3174还包含一个1Tx/1Rx多协议收发器，支持MAX3171/MAX3173电荷泵产生的V+和V-。MAX3172/MAX3174收发器可通过软件在V.10和V.28工作模式之间进行选择。MAX3172在V.10/V.28接收器输入端提供10µs去毛刺功能，以便进行无端接操作，而MAX3174适用于不需要对串行握手信号去毛刺的应用。这些器件采用28引脚SSOP封装。
