TI德州仪器 MAX3171 产品介绍

2026-04-14 0次

说明

业界先进的+3.3V多协议收发器

经认证符合TBR-1和TBR-2标准（NET1和NET2）

支持V.28(RS-232)和V.10/V.11（RS-449、V.36、EIA-530、EIA-530-A、X.21、RS-423）协议

3V/5V逻辑兼容性

软件可选反DCE/DTE

真正的故障安全接收器操作

采用小型28引脚SSOP封装

10µs接收器输入去毛刺（仅限MAX3171）

所有发射器输出均受±15V故障保护，以抵御电缆接线错误

特性

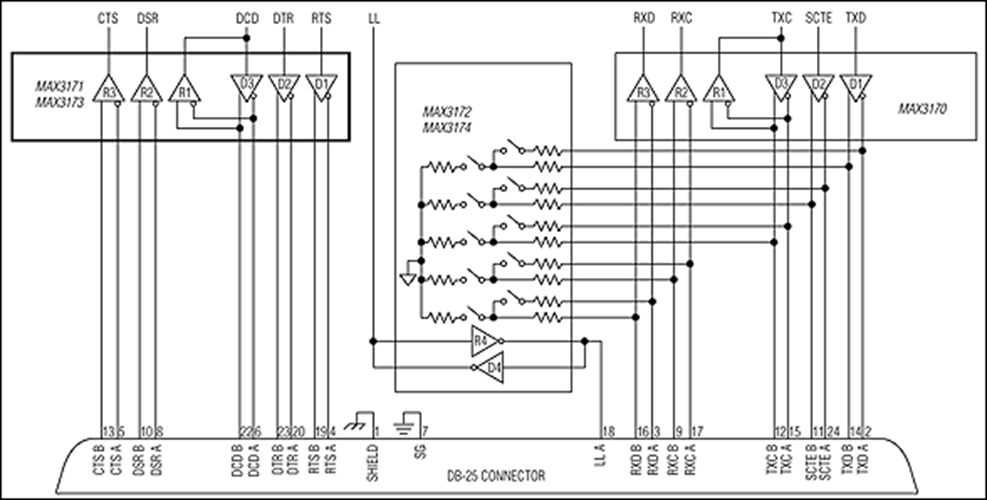

MAX3171/MAX3173均为三驱动器/三接收器多协议收发器，采用+3.3V单电源供电。MAX3171/MAX3173与MAX3170和MAX3172/MAX3174一起构成可通过软件选择的完整数据终端设备(DTE)或数据通信设备(DCE)接口端口，支持V.28 (RS-232)和V.10/V.11（RS-449、V.36、EIA-530、EIA-530-A、X.21、RS-423）协议。MAX3171/MAX3173收发器承载串行接口控制信号；MAX3170收发器承载时钟和数据信号。MAX3172/MAX3174还有一个额外的收发器，适合需要四个收发器用于控制信号的应用。

内部电荷泵和专有的低压降发射器输出级支持在+3.3V单电源下进行符合V.28、V.11和V.10规范的操作。当所有模式引脚（M0、M1和M2）都被拉高或悬空时，进入无电缆模式。在无电缆模式下，电源电流降至2mA，并且所有发射器和接收器输出都被禁用（高阻抗）。短路限制和热关断电路可保护驱动器，防止功耗过大。

MAX3171在V.10/V.11/V.28接收器输入端具有10µs去毛刺脉冲。MAX3173适用于不需要消除串行握手信号毛刺的应用。除了电源旁路之外，这些器件仅需要四个表贴电容来实现电荷泵操作。
