TI德州仪器 MXL1344A 产品介绍

2026-04-14 0次

说明

经认证符合TBR-1和TBR-2标准的芯片组（NET1和NET2）—待完成测试
支持V.10 (RS-423)、V.11（RS-422、RS-530、RS-530A、RS-449、V.36和X.21）、V.28 (RS-232)和V.35端接
电缆或软件可选端接
电缆或软件可选DTE/DCE
取代分立电阻端接网络和昂贵的继电器
采用小型24引脚SSOP封装

特性

MXL1344A包含六个软件可选的多协议电缆端接网络。每个网络都能够以100Ω差分负载端接V.11（RS-422、RS-530、RS-530A、RS-449、V.36和X.21），以T网络负载端接V.35，或以开路负载端接V.28 (RS-232)和V.10 (RS-423)，以用于具有片上端接的收发器。端接协议可以通过串行接口电缆布线或软件控制来选择。MXL1344A取代了多协议端接所需的分立电阻端接网络和昂贵的继电器，从而节省了空间和成本。

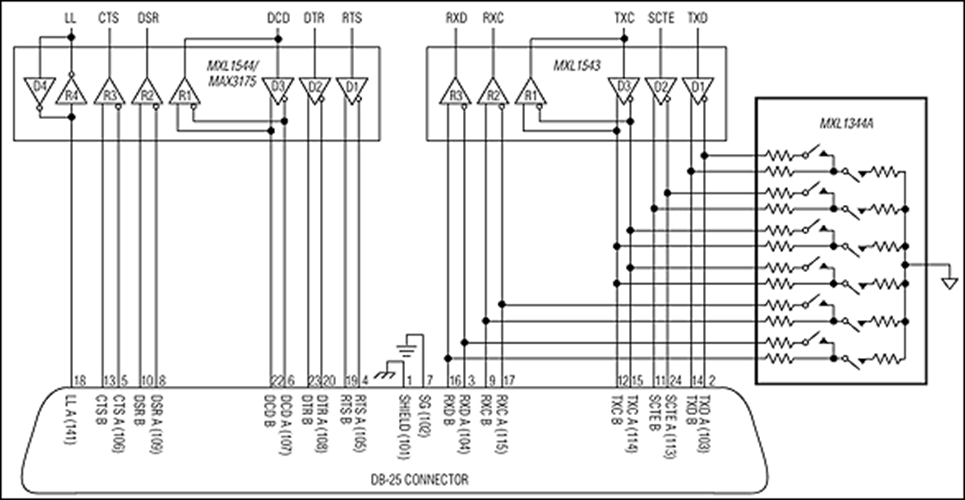

MXL1344A端接器可与MXL1543和MXL1544/MAX3175收发器IC一起使用以形成完整的+5V电缆或软件可选多协议DCE/DTE接口端口。MXL1344A端接器可以使用MXL1543电荷泵产生的VEE电源，从而简化系统设计。MXL1344A、MXL1543和MXL1544/MAX3175与LTC1344A、LTC1543和LTC1544引脚兼容，但为了确保正常工作，必须使用整个Maxim芯片组，而不能逐个芯片地替换其他制造商的器件。

MXL1344A采用24引脚SSOP封装，额定工作温度范围为0°C至+70°C商业温度范围。
