说明

两个 RS232 收发器或一个 RS485 收发器
采用单 5V 电源工作
在输入浮置或短路至地的情况下可提供有保证的接收器输出
逻辑可选的快速 / 慢速 RS485 驱动器转换速率
低电源电流：7mA (典型值)
在停机模式中的电源电流为 5μA
在环回模式中具有自测试能力
单独的驱动器和接收器使能控制
驱动器在三态、停机模式中或电源关断时保持高阻抗
接收器输入能够承受 ±25V

     

特性

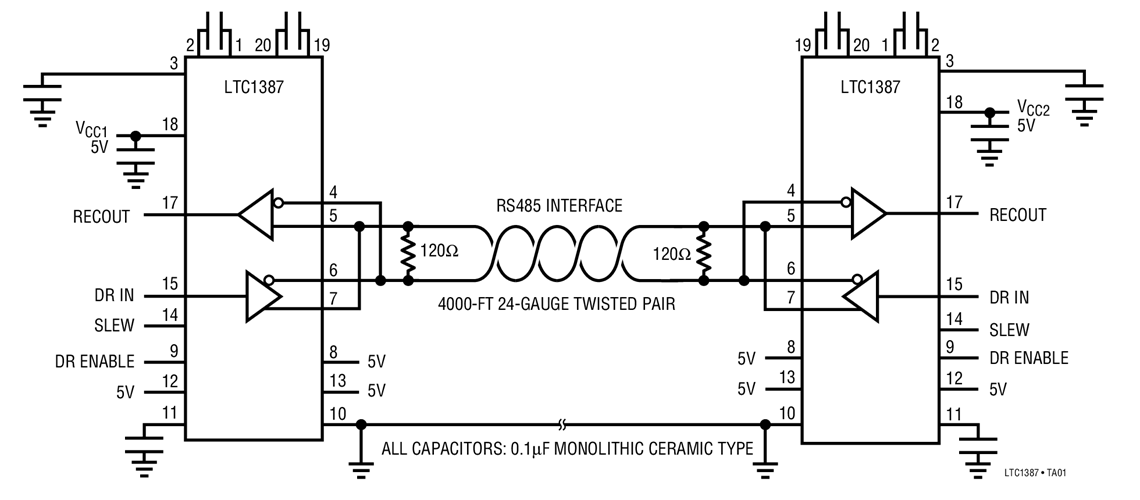

LTC^®1387 是一款低功率的可再配置 CMOS 双向收发器。该器件可配置为一个 RS485 差分端口或两个 RS232 单端端口。一个内置充电泵采用 4 个 0.1μF 电容器以产生升压的正电源和负电源，从而使 RS232 驱动器仅采用单 5V 电源即可满足 ±5V 输出摆幅要求。一种停机模式可将 I_CC 电源电流减小至 5μA。

RS232 收发器完全符合 RS232 规范。RS485 收发器则完全遵照 RS485 和 RS422 规范。当输入浮置或短路至地时，RS485 接收器呈现一种已知输出状态。所有的接口驱动器均拥有短路和热停机保护功能。一个使能引脚允许强制 RS485 驱动器输出进入高阻抗状态，即使在输出被强制超过电源轨或电源关断的情况下这也将得到保持。一种环回模式允许将驱动器输出回接至接收器输入，以进行诊断自测试。

LTC1387 可提供 20 引脚塑料 SSOP 封装和 SW 封装。
