TI德州仪器 LTC1346A 产品介绍
2026-04-14
0次
说明
- 单颗芯片提供了用于 V.35 端口的完整差分信号接口
- 驱动器和接收器将可承受重复的 ±10kV ESD 脉冲
- 采用 ±5V 电源工作
- 10Mbaud 传输速率
- 符合 CCITT V.35 规范
- 停机模式中将 ICC 减小至低于 1μA
- 可选的发送器和接收器配置
- 独立的驱动器 / 接收器使能
- 当停用、关断或电源关断时发送器保持高阻抗
- 采用小的充电泵电容器：0.1μF
- 低电源电流：8mA (典型值)
- 为发送器提供了短路保护
特性

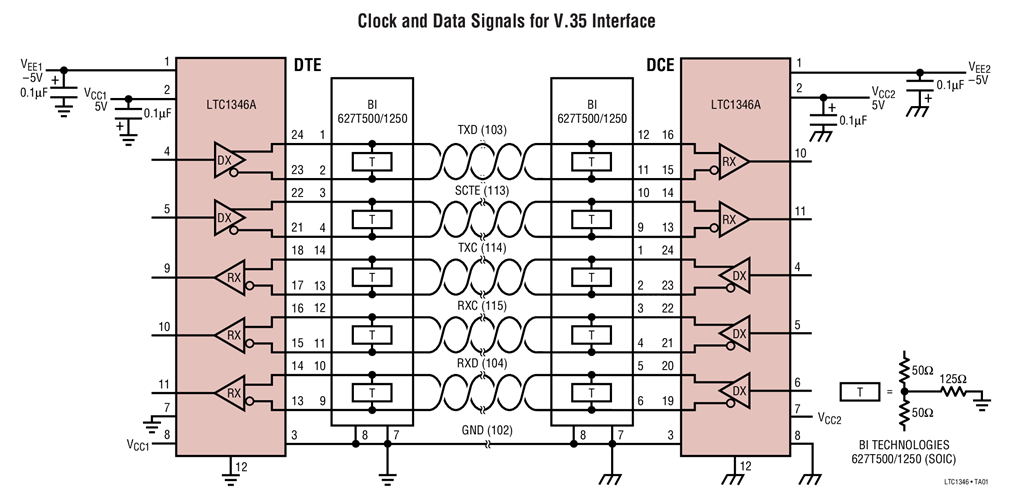

LTC®1346A 是一款单芯片收发器，其可采用 ±5V 电源为一个 V.35 接口提供差分时钟和数据信号。当与一个外部电阻器终端网络和一个用于控制信号的 LT®1134A RS232 收发器相结合时，LTC1346A 形成了一个完整的低功率 DTE 或 DCE V.35 接口端口。

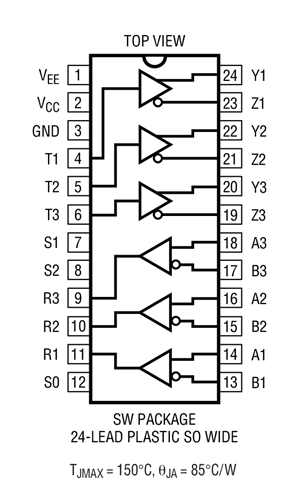

LTC1346A 具有 3 个输出电流差分发送器和 3 个差分接收器。收发器可采用 3 个选择引脚针对数据终端设备 (DTE) 或数据通信设备 (DCE) 操作或停机进行配置。在停机模式中，电源电流减小至 1μA 以下。
LTC1346A 收发器工作速度高达 10Mbaud。所有的发送器均拥有短路保护功能。发送器输出和接收器输出均可被强制进入高阻抗状态。发送器输出和接收器输入具有 ±10kV ESD 保护等级。
应用
- 调制解调器
- 电信
- 数据路由器
