TI德州仪器 MAX3061E 产品介绍

2026-04-14 0次

说明

兼容于EIA/TIA-485的真失效保护型接收器
增强的限摆率实现无差错数据传送(MAX3060E和MAX3061E)
1nA低电流关断模式
用于电信设备的热插拔
ESD保护：±15kV人体模型
支持多达256个收发器接入总线
节省空间的8引脚SOT23封装

特性

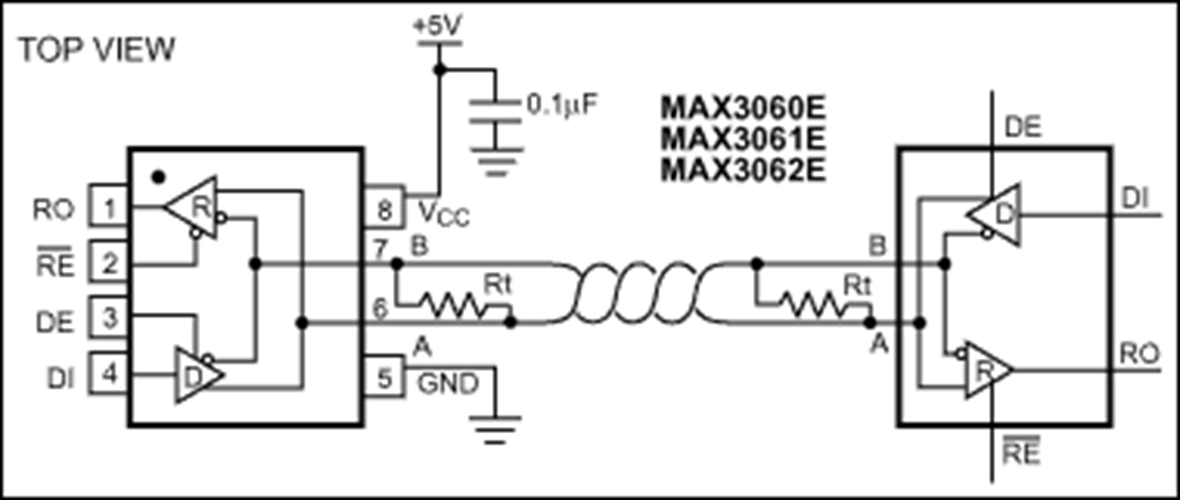

适用于RS-485/RS-422通讯的MAX3060E/MAX3061E/MAX3062E高速收发器具备一个驱动器和一个接收器。这些器件包含失效保护电路，能在接收器输入处于开路或短路时保证逻辑高输出。这意味着当端接总线上所有发送器都被禁止(高阻抗)时，接收器输出为逻辑高。这些收发器还具备热插拔电路，在热插过程中消除了数据扰动。

MAX3060E具有限摆率驱动器，可以将EMI减至最小并且降低由于不适当的电缆端接引发的反射，支持高达115kbps无差错数据传送。MAX3061E也具有限摆率驱动器，传送速率高达500kbps。MAX3062E驱动器不限制摆率，支持高达20Mbps传送速率。所有发送器输出都提供±15kV的人体模型保护。

这些收发器在空载时典型吸取910µA电源电流，当满载时，驱动器被禁止时吸取790µA电流。

所有器件具有1/8单位负载的接收器输入阻抗，支持多达256个收发器接入总线。这些器件适用于半双工通讯。
