TI德州仪器 MAX22502E 产品介绍
2026-04-14
0次
说明
- 长距离高速运行
- 数据速率高达100Mbps
- 集成式预加重功能支持延长电缆长度
- 接收器灵敏度高
- 接收器的带宽较宽
- 对称接收器阈值
- 集成保护功能提高了稳健性
- 共模范围：-15V至+15V
- ±15kV ESD保护（人体模型）
- ±7kV IEC61000-4-2气隙放电ESD保护
- ±6kV IEC61000-4-2接触放电ESD保护
- 驱动器输出受到短路保护
- 灵活适用于许多不同应用
- 电源电压范围：3V至5.5V
- 低压逻辑电源低至1.6V
- 低关断电流：5µA（最大值）
- 采用12引脚TDFN (3mm x 3mm)封装
- 工作温度范围：–40°C至+125°C
特性

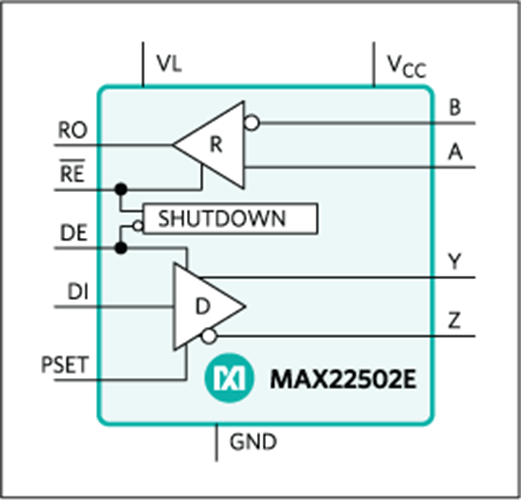

MAX22502E是一款全双工、ESD保护、RS-485/RS-422收发器，针对使用长电缆时的高速（高达100Mbps）通信进行了优化。该收发器的接收器滞回较大，可提高噪声抑制性能并改进信号完整性。它集成了预加重电路，可通过减少由5V供电时长电缆引起的符号间干扰(ISI)，延长可靠通信的距离并提高数据速率。集成式热插拔保护和故障安全接收器可确保当输入信号短路或开路时间超过10μs（典型值）时，接收器输出为逻辑高电平。
MAX22502E采用12引脚TDFN-EP (3mm x 3mm)封装，工作环境温度范围为-40°C至+125°C。
设计解决方案：RS-485：克服速度与距离挑战 ›
应用
- 背板总线
- 编码器接口
- 现场总线网络
- 工业控制系统
- 运动控制
