TI德州仪器 LTC2862A-1 产品介绍

2026-04-14 0次

说明

提供了至 ±60V 的过压线路故障保护
3V 至 5.5V 电源电压
20Mbps 或低 EMI 250kbps 数据速率
±40kV HBM ESD (在接口引脚上)，±15kV (在其他引脚上)
增强型接收器和防故障抗噪声性能
在接口引脚上提供 IEC Level 4 ESD 和 EFT 防护能力

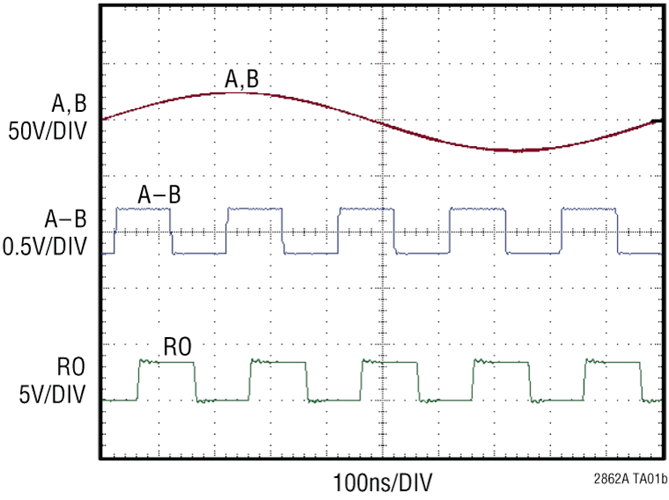

扩展共模范围：±25V
接收器有保证地防故障运行
高输入阻抗支持 224 个节点

可提供 MP 等级器件选项 (–55°C 至 125°C)
完全平衡的差分接收器门限用于实现低占空比失真
电流限制驱动器和热停机
符合 TIA/EIA-485-A 标准
引脚与 LTC2862 和 LT1785 兼容

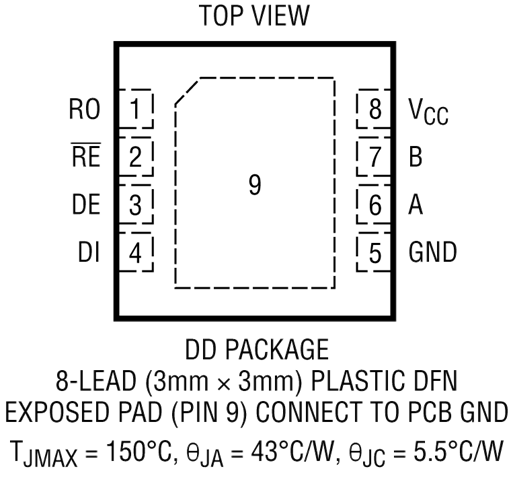

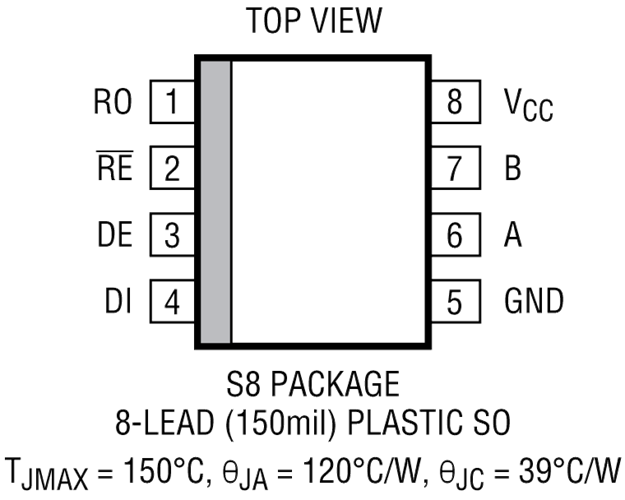

采用 DFN 封装和有引线封装
通过AEC-Q100汽车应用认证(LTC2862A#W)

特性

LTC2862A 是一款采用 3V 至 5.5V 电源工作的低功率、20Mbps 或 250kbps RS485 / RS422 收发器，在所有的操作模式 (包括断电) 中，它都在接口引脚上提供了 ±60V 的过压故障保护。该器件对 LTC2862 进行了改进以实现更好的坚固性和信号完整性：在接口引脚上提供了 ±40V HBM 和 Level 4 IEC ESD 保护；提高了对电过应力的耐受能力；增强了接收器抗噪声能力；在 LTC2862A-2 上添加了接收器噪声滤波；在 LTC2862A-1 中提供了一种专门针对高速度而优化的改进型故障保险功能，并在 LTC2862A-2 中内置了噪声抑制功能电路。在 250kbps LTC2862A-2 器件选项中可提供转换速率受限的低 EMI 数据传输，而 LTC2862A-1 则工作至 20Mbps 的数据速率。

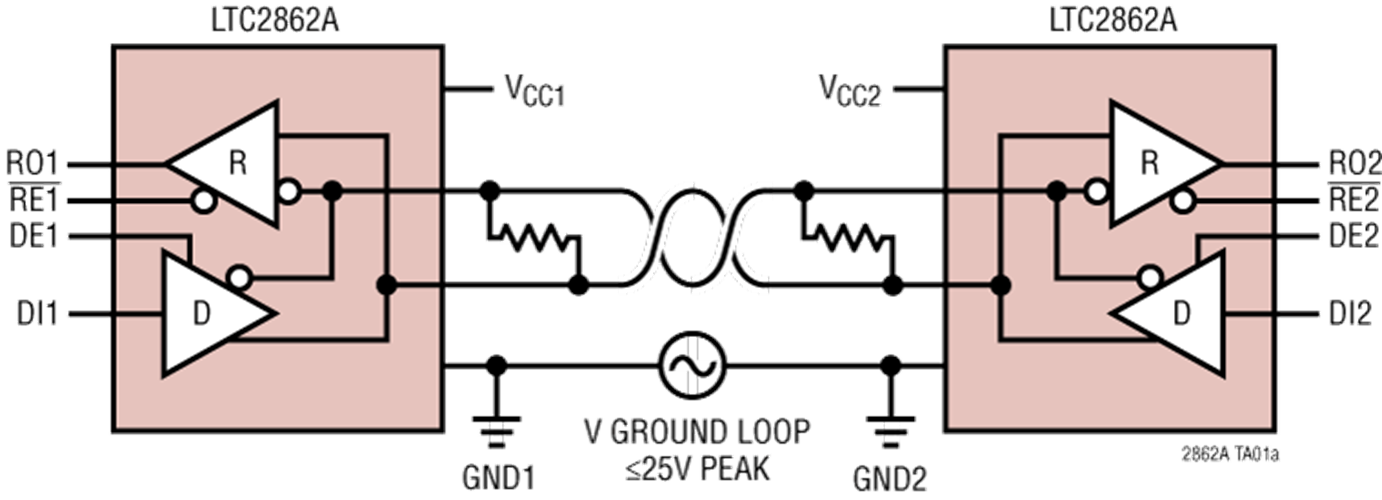

±25V 的扩展输入共模范围和全面的故障保险操作改善了电噪声环境下以及存在大的接地环路电压时的数据通信可靠性。
