TI德州仪器 MAX22500E 产品介绍
2026-04-14
0次
说明
- 长距离高速运行
- 数据速率高达100Mbps
- 集成式预加重功能支持延长电缆长度(MAX22500E)
- 接收器灵敏度高
- 接收器的带宽较宽
- 对称接收器阈值
- 集成保护功能提高了稳健性
- 共模范围：-15V至+15V
- ±15kV ESD保护（人体模型）
- ±7kV IEC 61000-4-2气隙放电ESD保护
- ±6kV IEC 61000-4-2接触放电ESD保护
- 可承受高达±4kV的EFT
- 驱动器输出受到短路保护
- 灵活适用于许多不同应用
- 电源电压范围：3V至5.5V
- 低压逻辑电源低至1.6V (MAX22500E)
- 低关断电流：5µA（最大值）
- 采用8引脚或10引脚TDFN封装和8引脚µMAX封装
- 工作温度范围：–40°C至+125°C
特性

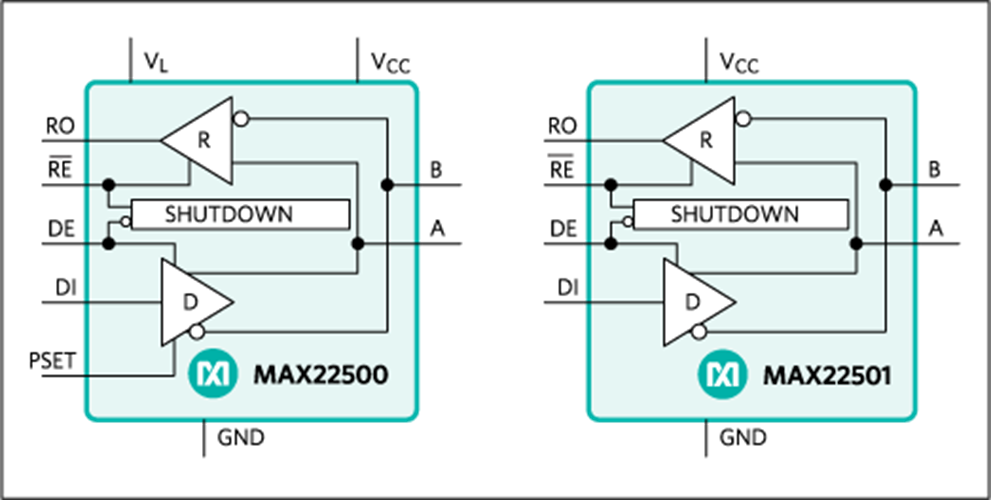

MAX22500E/MAX22501E半双工ESD保护RS-485/RS-422收发器针对使用长电缆时的高速（高达100Mbps）通信进行了优化。这些收发器集成了热插拔保护和故障安全接收器，确保当输入信号短路或开路时间超过10µs（典型值）时，接收器输出为逻辑高电平。
MAX22500E集成了预加重电路，可通过减少长电缆引起的符号间干扰(ISI)来延长距离并提高可靠通信的数据速率。MAX22500E具有低至1.6V的灵活逻辑接口。
MAX22501E工作时不使用预加重，采用3V至5.5V电源供电。
MAX22500E采用10引脚TDFN-EP封装。MAX22501E采用8引脚TDFN-EP封装和8引脚µMAX封装。两款收发器的工作环境温度范围均为-40°C至+125°C。
另见MAX22502E全双工RS-485/RS-422收发器 ›
设计解决方案：RS-485：克服速度与距离挑战 ›
应用
- 背板总线
- 编码器接口
- 现场总线网络
- 工业控制系统
- 运动控制
