TI德州仪器 MAX14857 产品介绍

2026-04-14 0次

说明

高度集成度简化设计
- 集成了一个LDO用于电缆侧供电
- 集成变压器驱动器，将功率传递至电缆侧，150mA负载时的效率高达80%
高性能收发器支持灵活的设计
- 兼容RS-485 EIA/TIA-485标准
- 500kpbs (MAX14857)/25Mbps (MAX14859)最大数据率
- 总线上允许挂接多达128片器件
集成保护，支持可靠的通信
- 驱动器输出/接收器输入上具有±35kV ESD (HBM)保护
- 5kV_RMS隔离耐压，可持续60秒(V_ISO)
- 1200V_PEAK最大重复峰值隔离电压(V_IORM)
- 848V_RMS最大工作隔离电压(V_IOWM)
- 额定工作电压下的寿命长于30年
- 承受±10kV浪涌，满足IEC 61000-4-5标准
- 热关断

特性

MAX14857/MAX14859是隔离型RS-485/RS-422收发器，可为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供5000V_RMS (60s)电隔离。对于那些端口间地电位差较大的情况，通过隔离断开接地环路降低噪声，提高通信性能。器件支持高达500kbps (MAX14857)或25Mbps (MAX14859)的可靠通信。

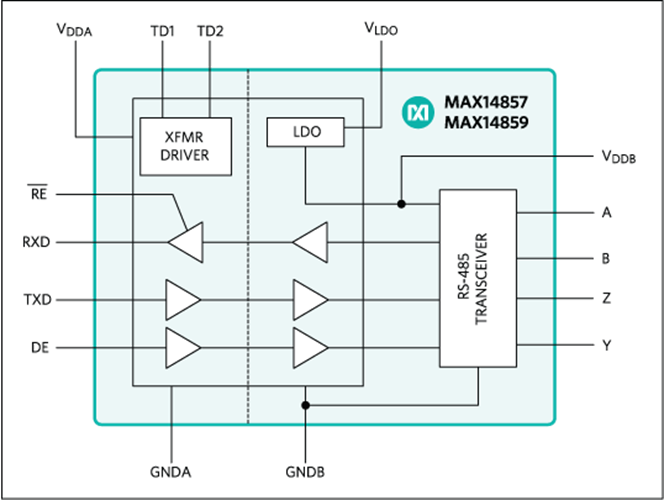

器件内部集成了一个450kHz变压器驱动器，驱动外部变压器将功率传递至收发器的电缆侧。内置一个LDO为IC的电缆侧供电提供简单、空间节省的结构。

器件包括一路驱动和一路接收。接收器为¼单位负载，允许一条共用总线上挂接多达128个收发器。

集成有效的故障防护电路确保在输入短路或开路时，接收器输出为逻辑高电平。欠压锁定功能，使当电缆侧或UART侧电源低于工作电平时，禁止驱动器。

驱动器输出和接收器输入具有高达±35kV对电缆侧GNDB的静电放电(ESD)保护，满足人体模式标准(HBM)要求。

MAX14857/MAX14859采用宽体16引脚SOIC封装，工作在-40°C至+105°C温度范围。
