TI德州仪器 MAX14941 产品介绍

2026-04-14 0次

说明

高性能收发器支持灵活的设计
- 集成LDO用于电缆侧电源
- 兼容RS-485 EIA/TIa-485标准
- 20Mbps最大数据率
- 总线上允许挂接多达128片器件
集成保护，支持可靠的通信
- 驱动器输出/接收器输入上具有±35kV ESD (HBM)保护
- 5kV_RMS隔离耐压，可持续60s (V_ISO)
- 1200V_PEAK 最大重复峰值隔离电压 (V_IORM)
- 848V_RMS最大工作隔离电压 (V_IOWM)
- 额定工作电压下的寿命长于30年
- 承受±10kV浪涌，满足IEC 61000-4-5标准
- 热关断

特性

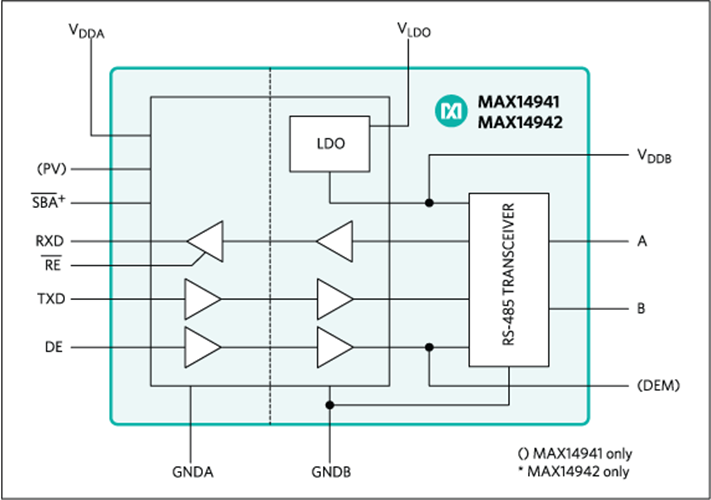

MAX14941/MAX14942为隔离型RS-485/PROFIBUS-DP收发器，为器件的电缆侧(RS-485驱动器/接收器侧)和UART侧之间提供5000V_RMS ( (60s)电隔离。对于那些端口间地电位差较大的情况，通过隔离断开接地环路降低噪声，提高通信性能。器件支持高达20Mbps的可靠通信。

内置一个LDO为IC的电缆侧供电提供简单、节省空间的结构。

每片器件包括一路半双工驱动器/接收器通道。接收器为1/4单位负载，允许一条共用总线上挂接多达128个收发器。

集成真失效保护电路确保在输入短路或开路时，接收器输出为逻辑高电平。当电缆侧或UART侧电源低于工作电平时，欠压锁定功能禁用驱动器。

驱动器输出/接收器输入具有高达±35kV对电缆侧GNDB的静电放电(ESD)保护，符合人体模式(HBM)要求。

MAX14941/MAX14942采用宽体16引脚SOIC封装，工作在-40°C至+105°C温度范围。
