说明

高度集成简化设计
- 集成LDO用于电缆侧电源
- 集成变压器驱动器，将电源传递至电缆侧，150mA负载时的效率高达80%
高性能收发器支持灵活的设计
- 兼容RS-485和EIA 61158-2 Type 3 PROFIBUS DP标准
- 20Mbps (最大值)数据率
- 总线上允许挂接多达128片器件
集成保护，达到可靠的通信
- 驱动器输出/接收器输入上具有±35kV ESD (HBM)保护
- 5kV_RMS隔离耐压，可持续60s (V_ISO)
- 1200V_PEAK最大重复峰值隔离电压(V_IORM)
- 848V_RMS最大工作隔离电压(V_IOWM)
- 额定工作电压下的寿命长于30年
- 承受±10kV浪涌，符合IEC 61000-4-5标准
- 热关断

特性

MAX14943为一颗隔离型RS-485/PROFIBUS DP收发器，为器件的电缆侧(RS-485驱动器/接收器侧)和UART侧之间提供5000V_RMS (60s)电隔离。对于那些端口间地的电位差大，通过隔离断开接地环路降低噪声提高通信性能。器件支持高达20Mbps的可靠通信。

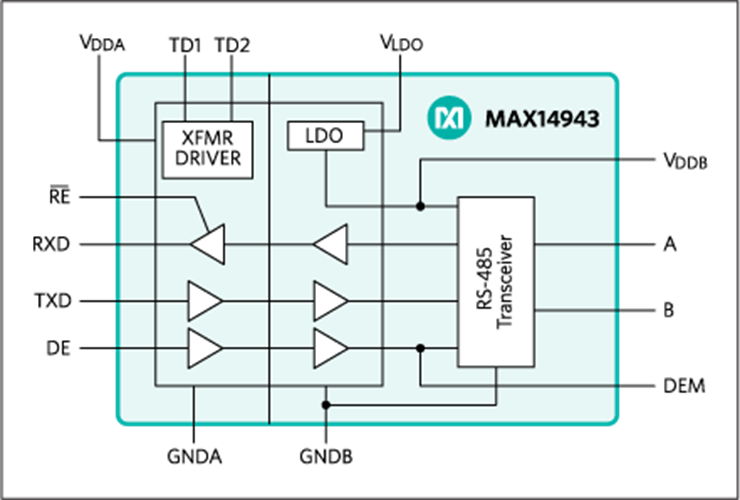

器件包括集成了一个450kHz变压器驱动器，可以为使用外部变压器将功率传递至收发器的电缆侧。一个内置的LDO为IC的电缆侧供电提供了一个结构简单高效解决方案。

器件包括一路半双工驱动器/接收器通道。接收器为1/4单位负载，允许一条共用总线上挂接多达128个收发器。

集成真失效保护电路确保在输入短路或开路时，接收器输出为逻辑高电平。当电缆侧或UART侧电源低于工作电平时，欠压锁定功能禁用驱动器。

驱动器输出/接收器输入具有高达±35kV对电缆侧GNDB的静电放电(ESD)保护，符合人体模式(HBM)要求。

MAX14943采用16引脚宽体SOIC封装，工作温度范围-40°C至+105°C。
