说明

高度集成简化设计
- 集成LDO为电缆侧供电
- 集成变压器驱动器，将功率传递至电缆侧
高性能收发器支持灵活设计
- 兼容RS-485 EIA/TIA-485标准
- 500kbps (MAX14853)/25Mbps (MAX14855)最大数据率
- 总线上允许挂接多达128片器件
- 限摆率输出(MAX14853)
- 接收器集成干扰滤波器，提高抗噪性(MAX14853)
集成保护，支持可靠通信
- 驱动器输出/接收器输入提供±35kV ESD保护(HBM)
- 承受2.75kV_RMS隔离电压达60s (V_ISO)
- 630VPEAK最大重复峰值隔离电压(V_IORM)
- 445V_RMS最大工作隔离电压(V_IOWM)
- 额定工作电压下的寿命大于30年
- 承受±10kV浪涌，符合IEC 61000-4-5标准
- 热关断

特性

MAX14853/MAX14855隔离RS-485/RS-422收发器为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供2750V_RMS (60s)电隔离。当端口之间的地电势存在较大差异时，隔离通过断开接地环路改善通信以及降低噪声。器件支持速率高达500kbps (MAX14853)或25Mbps (MAX14855)的可靠通信。

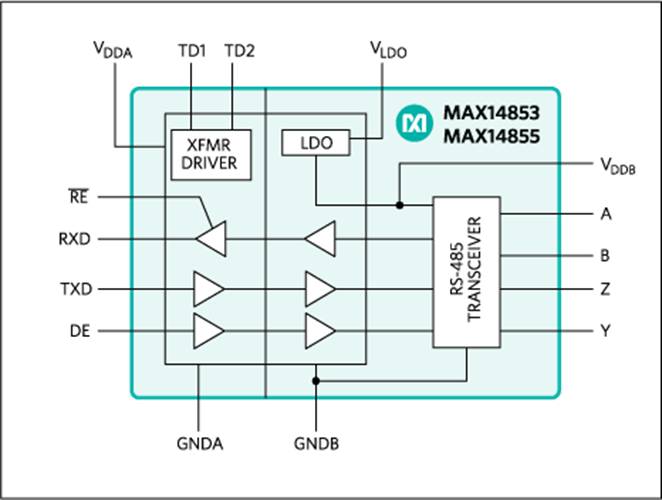

MAX14853/MAX14855包括集成450kHz变压器驱动器，可使用外部变压器将功率传递至收发器的电缆侧。集成LDO实现简单、具有空间效率的架构，用于为IC的电缆侧提供功率。

MAX14853/MAX14855包括一个驱动通道和一个接收通道。接收器为¼单位负载，支持多达128个收发器共用一条总线。

集成真失效保护电路确保在输入短路或开路时，接收器输出为逻辑高电平。电缆侧或UART侧电源低于工作电平时，欠压锁定禁止驱动器。

驱动器输出和接收器输入与电缆侧GNDB之间具有±35kV静电放电(ESD)保护，符合人体模式(HBM)的规定。

MAX14853/MAX14855采用宽体16引脚SOIC封装，工作在-40°C至+105°C温度范围。
