TI德州仪器 MAX14890E 产品介绍

2026-04-14 0次

说明

高灵活性，支持所有编码器类型
- 可选择的RS-422/HTL/TTL/DI接收器
- RS-422/TTL开关速率高达35Mbps
- HTL开关速率高达400kHz
- SPI或引脚控制操作
- SPI接口允许独立配置每个接收器
- 1.62V至5.5V逻辑接口
集成的故障检测功能减少停工时间
- 开路和短路检测
- 过压和欠压故障检测
集成保护，支持可靠的通信
- ±40V故障保护范围
- ±20V RS-422共模范围
- DI尖峰脉冲滤波器
- ±25kV HBM ESD
- ±7kV IEC 61000-4-2气隙放电ESD保护
- ±10kV IEC 61000-4-2接触放电ESD保护
- -40°C至+125°C工作温度范围

特性

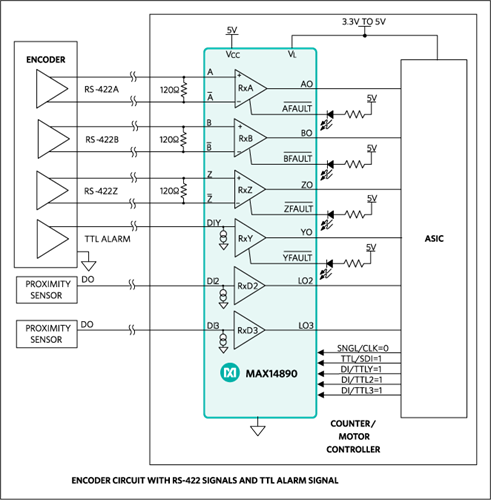

MAX14890E增量式编码器包含四个差分接收器和两个单端接收器。

差分接收器可工作在RS-422或差分高阈值逻辑(HTL)模式，可选择配置为单端TTL/HTL操作。MAX14890E在RS-422模式下具有较宽的-20V至+20V共模输入范围。

IEC 61131-2 Type-1/Type-3辅助数字输入设计用于配合开关或接近检测传感器工作，可单独配置为TTL操作。

所有接收输入具有故障保护功能，防止±40V范围内的电压短路。每通道的故障检测提供异常条件报警，例如小差分信号、短路、开路、过压及欠压。

MAX14890E具有引脚可选择的SPI或并行逻辑接口。SPI控制提供接收器详细诊断以及独立配置。

MAX14890E采用32引脚TQFN-EP (5mm x 5mm)封装，工作在-40°C至+125°C温度范围。
