TI德州仪器 MAX14786E 产品介绍
2026-04-14
0次
说明
- 提高设计灵活性
- 适用于全双工或半双工应用
- 3.0V至5.5V宽电源电压范围
- 2种速度选项，数据率高达：
- 500kbps (MAX14784E/MAX14787E)
- 25Mbps (MAX14786E/MAX14789E)
- 8引脚和14引脚、SO封装
- RS-485 I/O端口上具有±35kV ESD (HBM)保护
- 扩展级工作温度范围
- 限摆率输出(MAX14784E/ MAX14787E)
- 接收器信号通路集成抗尖峰脉冲滤波器，用于提高抗噪能力(MAX14784E/MAX14787E/)
- 短路保护输出
- 真失效保护接收器
- 热关断
特性

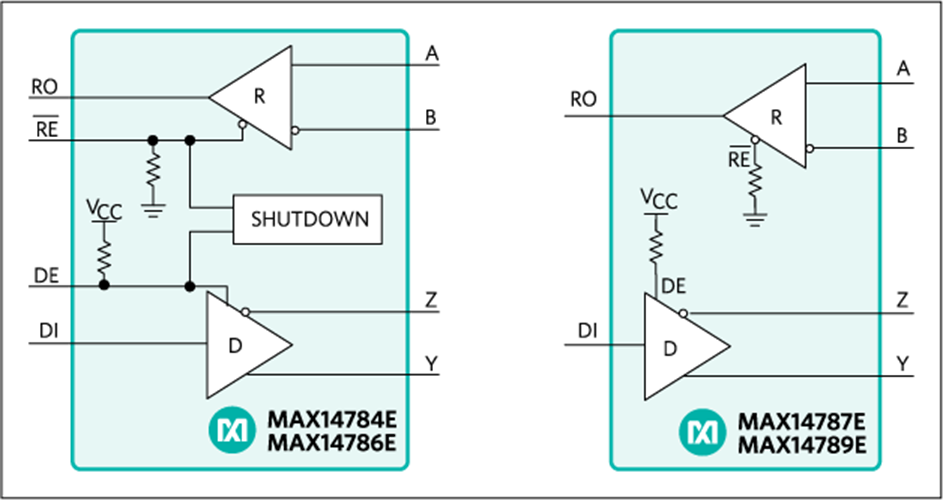

MAX14784E/MAX14786E/MAX14787E/MAX14789E全双工RS-485收发器设计用于恶劣工业环境下的可靠通信。所有器件的RS-485引脚具有±35kV ESD保护，工作在3V至5.5V电源，空载电流为4mA (最大)。
MAX14784E/MAX14787E优化用于长电缆或没有端接的短线电缆。这些收发器包括摆率受限的驱动器输出，以降低反射；接收器信号通路具有抗尖峰脉冲滤波器。接收器抗尖峰脉冲滤波器有助于抑制长电缆上叠加在慢变信号的噪声，以避免错误的触发。
为实现最大吞吐率，可使用MAX14786E/MAX14789E，提供高达25Mbps速率。
MAX14784E/MAX14786E采用14引脚、SO封装，工作在-40°C至+125°C温度范围；MAX14786E也提供14引脚、TSSOP封装。
MAX14787E/MAX14789E优化用于空间受限设计，采用8引脚SO封装，工作在-40°C至+105°C温度范围。
应用
- 编码器接口
- HVAC控制系统
- 运动控制器
- 电表
