TI德州仪器 ADM4168E 产品介绍
2026-04-14
0次
说明
- 总线输入/输出引脚为双通道RS-422收发器提供ESD保护
- ±15 kV HBM
- 接触放电：±8 kV IEC 61000-4-2
- 空气放电：±8 kV IEC 61000-4-2
- 符合TIA/EIA-422-B和ITU-T推荐标准V.11
- 开路故障保护
- 适用于5 V电源应用
- 低电源电流：9 mA（最大值）
- 低驱动器输出偏斜
- 接收器线路输入电阻：30 kΩ（典型值）
- 接收器共模范围：−7 V至+7 V
- 上电和关断无毛刺
- 16引脚TSSOP封装
- 工作温度范围：−40°C至+85°C
特性
ADM4168E具有双通道RS-422收发器，适用于点到点和多分支传输线路的高速通信。该器件针对平衡传输线路而设计，符合TIA/EIA-422-B标准。
差分驱动器输出和接收器输入具有静电放电电路，可提供±15 kV HBM和±8 kV IEC 61000-4-2（接触和空气放电）等级的保护。
ADM4168E采用5 V单电源供电。短路保护电路可防止总线竞争或输出短路导致功耗过大。短路保护电路可将故障条件下的最大输出电流限制为150 mA。
如果输入未连接（浮地），ADM4168E接收器具有的故障安全特性将使输出保持逻辑高电平状态。

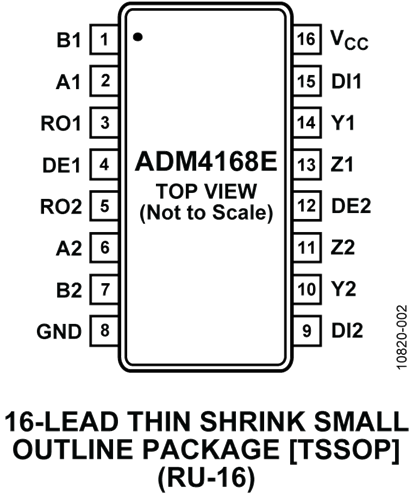

ADM4168E的额定温度范围为商用和工业温度范围，提供16引脚TSSOP封装。
应用
• RS-422接口
• 高数据速率电机控制
• 单端至差分信号转换
• 点对点和多分支传输系统
参数
类型 | 描述 |
工业自动化技术 (IAT) | 智能运动控制 |
