TI德州仪器 ADM3252E 产品介绍
2026-04-14
0次
说明
- 2.5 kV完全隔离（电源和数据）RS-232收发器
- 集成isoPower的隔离式DC/DC转换器
- 3.3 V或5 V单电源供电
- 数据速率：460 kbps
- 2路Tx和2路Rx通道
- 符合EIA/TIA-232E规范
- RINx 和 TOUTx 引脚提供ESD保护
-- 接触放电：±8 kV
-- 气隙放电：±15 kV - 0.1 μF电荷泵电容
- 高共模瞬变抗扰度：>25 kV/μs
- 工作温度范围：-40℃至+85℃
- 44引脚芯片级球栅阵列(CSP_BGA)封装
- 欲了解更多特性，请参考数据手册
特性
ADM3252E是一款高速、2.5 kV 完全隔离、双通道 RS-232/V.28 收发器，采用3.3 V或5 V单电源供电。由于RIN1、RIN2、TOUT1和 TOUT2 引脚提供高压ESD保护，因此ADM3252E非常适合在恶劣的电气环境中工作，或频繁插拔RS-232电缆的场合。

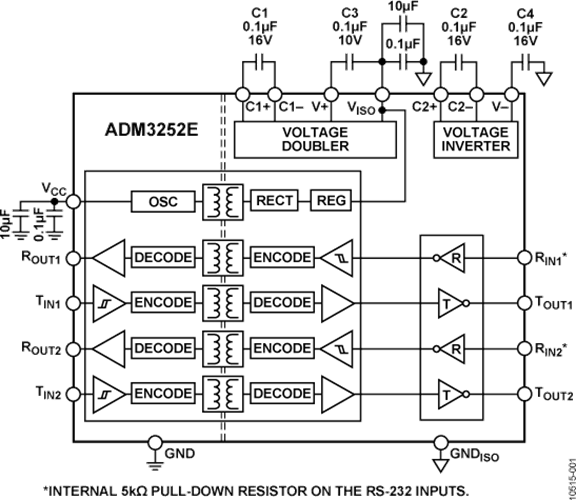

利用isoPower™的集成隔离电源，ADM3252E提供四个独立的隔离通道。无需使用单独的隔离DC-DC转换器。该器件采用ADI公司的芯片级变压器iCoupler® 技术，能够隔离逻辑信号和集成式DC-DC转换器。因此该器件可提供完全隔离的解决方案。
ADM3252E中的isoPower™技术利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局考量因素的详细信息，请参考应用笔记 AN-0971 ：“isoPower器件的辐射控制建议”。
ADM3252E符合EIA/TIA-232E和ITU-T V.28规范，数据速率最高可达460 kbps。倍压/负压转换器使用四个0.1 μF外部电荷泵电容，这使得该器件可以采用3.3 V或5 V单电源供电。ADM3252E采用44引脚、芯片级球栅阵列(CSP_BGA)封装，额定工作温度范围为−40°C至+85°C。
应用
- 隔离式RS-232接口
- 高噪声数据通信
- 工业通信
- 工业/电信诊断端口
- 医疗设备
