说明

特性

ADM2682E/ADM2687E是具备±15 kV ESD保护功能的完全集成式5 kV rm信号和电源隔离数据收发器，适合多点传输线路上的高速通信应用。ADM2682E/ADM2687E集成了一个5 kV rms隔离DC/DC电源，省去了外部DC/DC隔离模块。

器件针对平衡传输线路而设计，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。

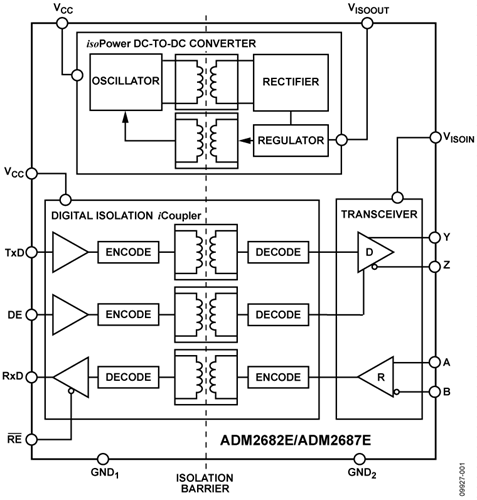

该器件集成ADI公司的iCoupler^®技术，将一个3通道隔离器、一个三态差分线路驱动器，一个差分输入接收器和ADI公司的isoPower^®DC/DC转换器集成于单封装中。它们采用5V或者3.3V单电源供电，实现完全集成的信号和电源隔离RS-485解决方案。

ADM2682E/ADM2687E驱动器具有高电平有效使能特性。此外具有低电平有效接收器使能特性，禁用时可使接收器输出进入高阻态。

这些器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。额定温度范围为工业温度范围，提供16引脚、宽体SOIC高集成度封装，爬电距离和电气间隙大于8 mm。

ADM2682E/ADM2687E采用isoPower技术，使用高频开关元件通过变压器传输电力。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局考量因素的详细信息，请参考AN-0971应用笔记：“isoPower器件的辐射控制建议”。

应用

• 隔离式RS-485/RS-422接口
• 工业现场网络
• 多点数据传输系统
