TI德州仪器 LTC2865 产品介绍

2026-04-14 0次

说明

提供了至 ±60V 的过压线路故障保护
3V 至 5.5V 电源电压
20Mbps 或低 EMI 250kbps 数据速率
±15kV ESD (在接口引脚)，±8kV (在所有其他引脚)
扩展共模范围：±25V
保证故障保险接收器操作
高输入阻抗支持 256 个节点

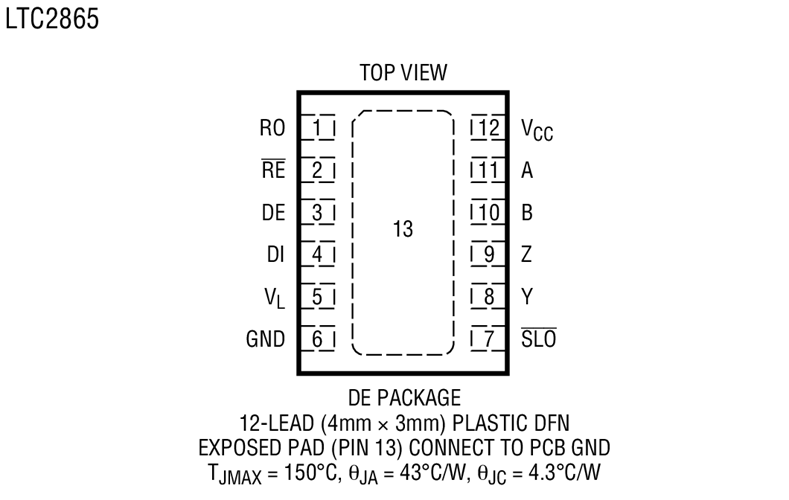

1.65V 至 5.5V 逻辑电源引脚 (V_L) 用于提供灵活的数字接口 (LTC2865)
可提供 MP 等级器件选项 (-55°C 至 125°C)
完全平衡的差分接收器门限用于实现低占空比失真
电流限制驱动器和热停机
引脚与 LT1785 和 LT1791 兼容

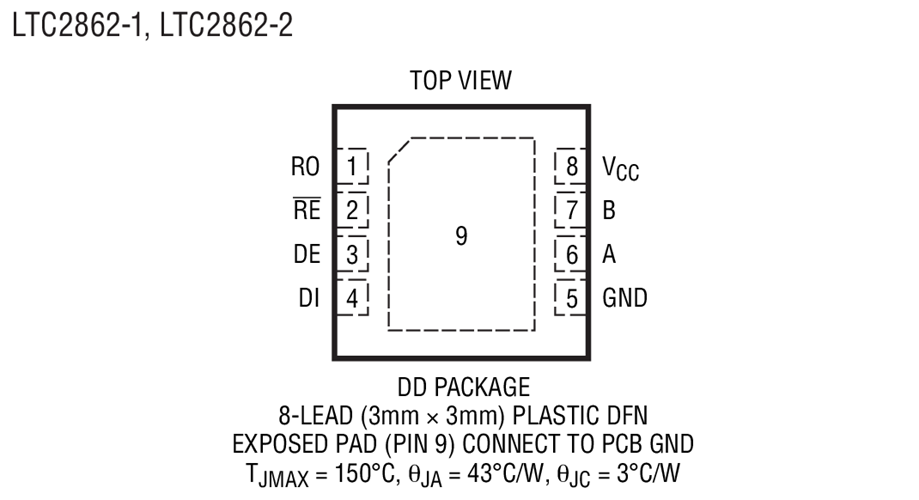

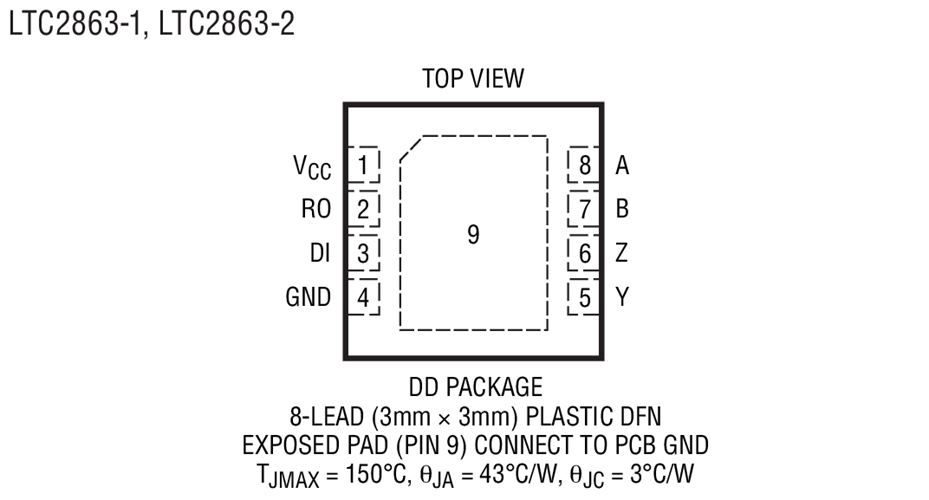

采用 DFN 封装和有引线封装

特性

LTC^®2862 / LTC2863 / LTC2864 / LTC2865 是采用 3V 至 5.5V 工作电源的低功率、20Mbps 或 250kbps RS485 / RS422 收发器，在所有的操作模式 (包括断电) 中，这些器件均可在数据传输线路上提供 ±60V 的过压故障保护。在 LTC2865 的逻辑可选 250kbps 模式以及 LTC2862 ~ LTC2864 的 250kbps 版本中，可提供转换速率受限的低 EMI 数据传输。增强型 ESD 保护使这些器件能在收发器接口引脚上承受 ±15kV HBM，而不会发生器件锁断或损坏。

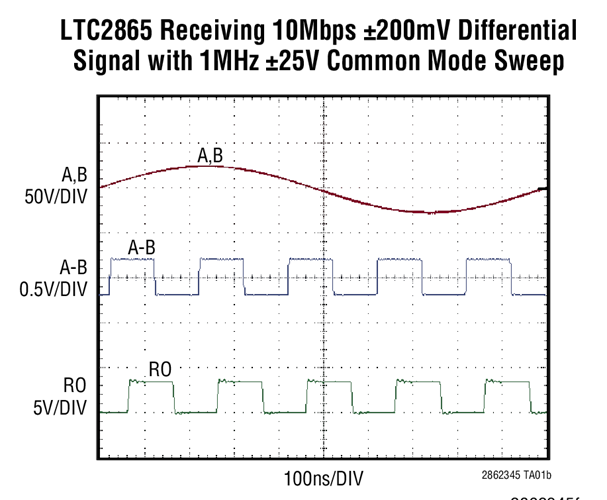

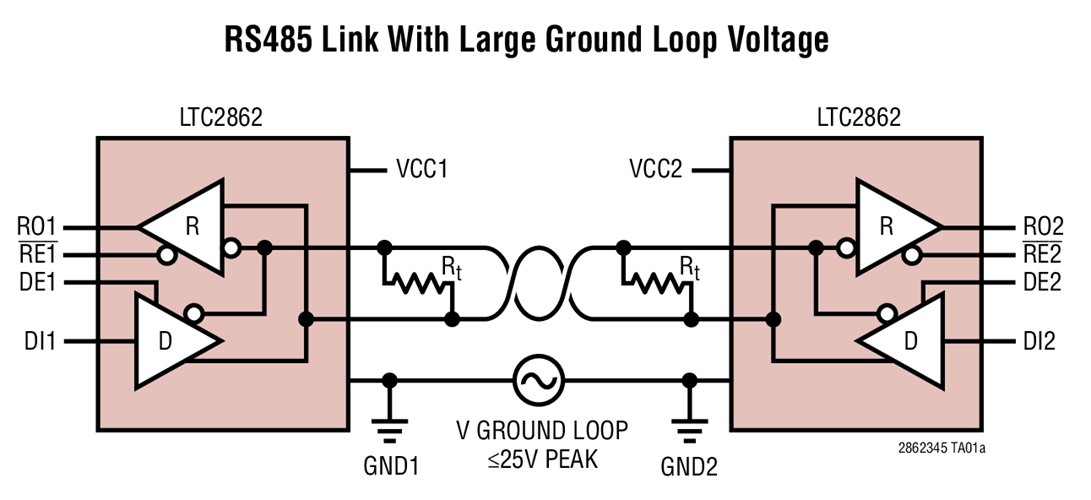

±25V 的扩展输入共模范围和全面的故障保险操作改善了电噪声环境下以及存在大的接地环路电压时的数据通信可靠性。
