TI德州仪器 MAX13450E 产品介绍
2026-04-14
0次
说明
- 可通过引脚选择100Ω/120Ω内部端接电阻
- 驱动器可驱动100Ω、两端连接匹配电阻的传输线
- 20Mbps (最大值)数据速率
- 可通过引脚选择限摆率
- 逻辑电源输入允许接口电平低至1.8V
- 驱动器故障指示输出(MAX13451E)
- A、B线极性反转(MAX13451E)
- VCC断电后，驱动器输出/接收器输入呈高阻态
- DE、/RE和/TERM端采用热插拔输入结构
- 扩展ESD保护
- ±30kV人体模式
- ±15kV IEC 61000-4-2气隙放电
- ±7kV IEC 61000-4-2接触放电
特性

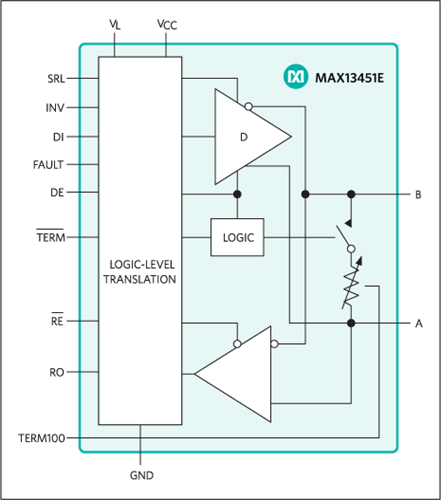

MAX13450E/MAX13451E是半双工和全双工RS-485/RS-422收发器。器件内置100Ω和120Ω端接电阻，可通过引脚选择电阻值。逻辑电源输入允许接口的逻辑电平低至+1.8V。
基于当前的100Ω特征阻抗电缆，当电缆两端连接匹配电阻时，MAX13450E/MAX13451E的内部强驱动电路能够驱动满负荷低阻传输线。两款器件的驱动器输出都具有限摆率功能，当数据速率高达500kbps时有助于降低EMI和反射。
MAX13451E带有FAULT报警输出，通知系统驱动器是否发生故障状况。MAX13451E还具有逻辑反相功能，当A-B信号极性接反时，能够对信号进行反相。
MAX13450E/MAX13451E具有1/8单位负载的接收器输入阻抗，允许总线上挂接最多256个收发器。所有驱动器输出具有±30kV人体模式(HBM) ESD保护。
MAX13450E/MAX13451E采用14引脚TSSOP封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 工业控制系统
- 医疗网络
- 电机控制
- 便携式工业设备
- 安全网络
