说明

特性

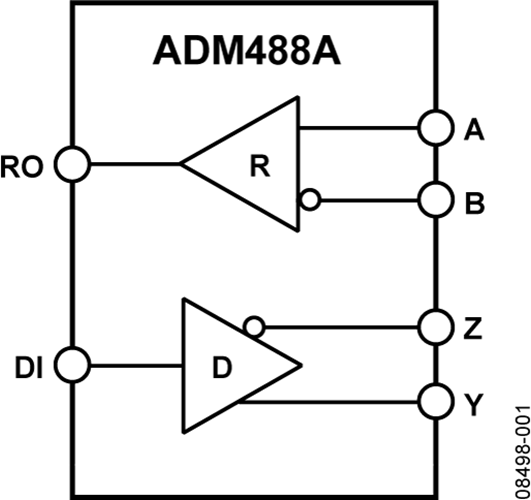

ADM488A和ADM489A均为低功耗差分线路收发器，适用于多点总线传输线路通信。这些器件主要用于平衡数据传输，符合电子工业协会(EIA)标准RS-485和RS-422。两款产品均内置一个单通道差分线路驱动器和一个单通道差分线路接收器，适用于全双工数据传输。ADM489A还提供接收器和驱动器使能控制功能。

输入阻抗为12 kΩ，允许总线连接32个收发器。ADM488A/ADM489A采用5 V ± 10%单电源供电。

热关断电路可防止总线竞争或输出短路导致功耗过大。故障条件下，如果检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。如果输入未连接（浮地），接收器所具有的故障安全特性将使输出保持逻辑高状态。

ADM488A/ADM489A采用BiCMOS工艺制造，这是一种将低功耗CMOS与快速开关双极性技术相结合的先进混合工艺技术。

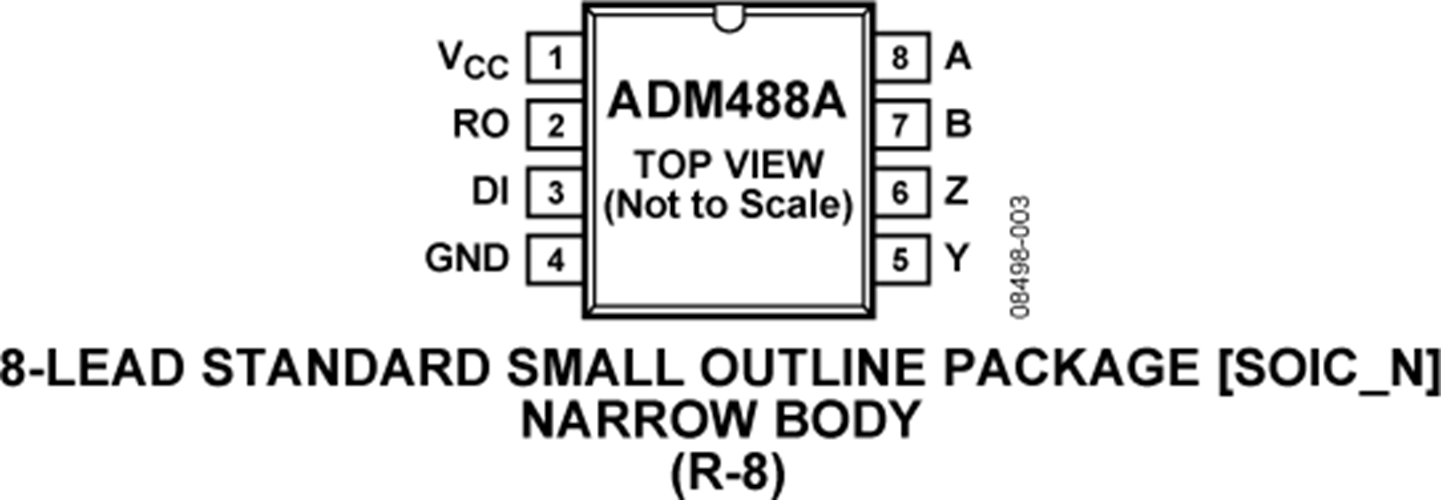

两款器件的额定温度范围为工业温度范围，提供SOIC和MSOP封装。
