说明

+3V至+5V宽输入电源电压范围
+1.62V (最小值)低电压逻辑接口
关断模式下具有超低电源电流10µA I_CC (最大值)、1µA I_L (最大值)
热关断保护
DE和RE引脚采用热插拔输入结构
1/8单位负载，允许总线上挂接256个收发器
增强的摆率限制功能(MAX13430E/MAX13432E)
RS-485 I/O引脚具有扩展的ESD保护功能
- ±30kV人体模式
- ±15kV气隙放电，满足IEC 61000-4-2
- ±10kV接触放电，满足IEC 61000-4-2
-40°C至+85°C扩展级工作温度范围
节省空间的TDFN或µMAX封装

特性

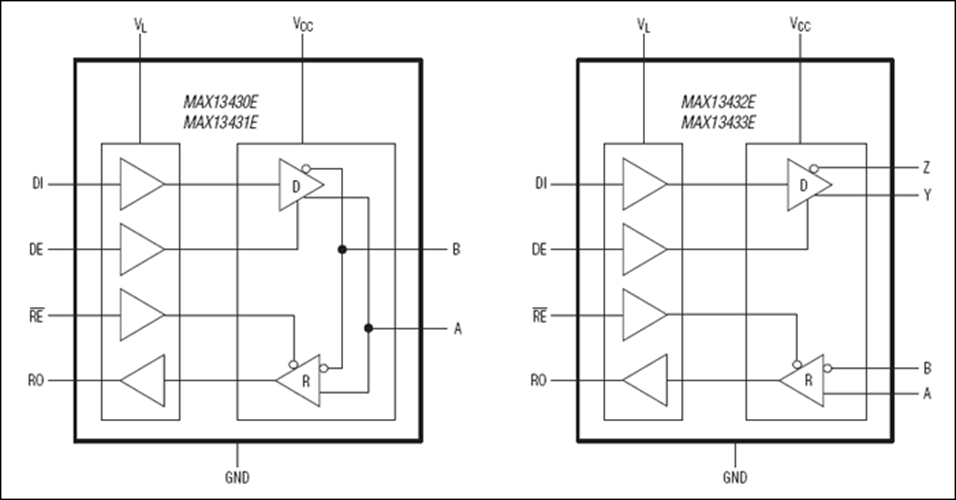

MAX13430E–MAX13433E为全双工和半双工RS-485收发器，具有可调节的低压逻辑接口，能够工作在多电压系统。该特性允许器件直接与低压ASIC/FPGA连接，无需额外元件。MAX13430E–MAX13433E RS-485收发器工作在+3V至+5V V_CC电源电压范围内。低电压逻辑接口工作在+1.62V至V_CC电源电压范围内。

MAX13430E/MAX13432E具有简单的限摆率驱动器，有助于降低EMI，并降低由于不恰当的终端匹配引起的电缆反射，支持最高500kbps的无差错数据传输。MAX13431E/MAX13433E的驱动器摆率不受限制，可以支持最高16Mbps的传输速率。MAX13430E/MAX13431E专用于半双工通信，MAX13432E/MAX13433E则专用于全双工通信。

MAX13430E/MAX13431E采用10引脚µMAX®或10引脚TDFN封装。MAX13432E/MAX13433E采用14引脚TDFN或14引脚SO封装。
