TI德州仪器 MAX13182E 产品介绍

2026-04-14 0次

说明

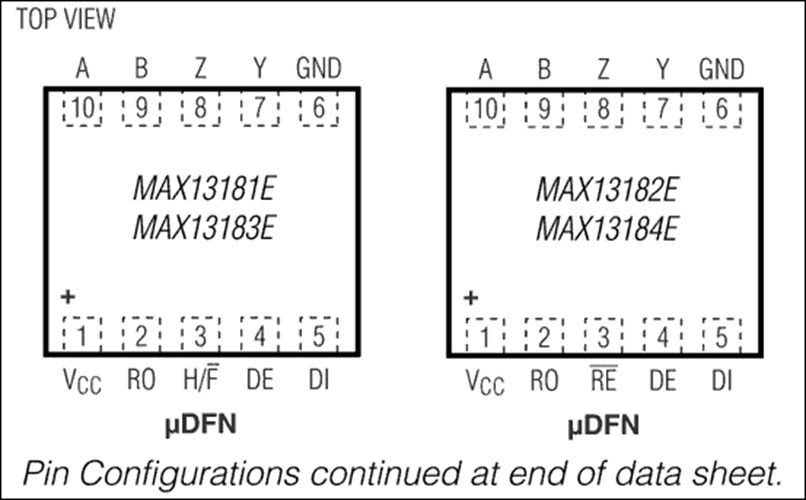

提供纤小的10引脚2mm x 2mm µDFN封装和14引脚SO封装
+5.0V供电
增强型ESD保护
- ±15kV人体模式
- ±12kV IEC 61000-4-2气隙放电
- ±6kV IEC 61000-4-2接触放电
摆率限制实现无差错数据传输(MAX13181E/MAX13182E)
2.5µA (典型)低电流关断模式
1/8单位负载允许多达256个收发器挂接在同一总线

特性

MAX13181E–MAX13184E是全双工和可选择的半双工/全双工RS-485收发器，具有纤小的2mm x 2mm µDFN封装。这些器件为空间受限的应用而设计，包括增强型ESD保护，可承受±15kV人体模式(HBM)的静电冲击，DE、/RE和H//F输入端集成了上拉/下拉电阻，从而减少外部元件数量。MAX13182E/MAX13184E提供低电流关断模式，用于对功耗敏感的系统。

这些器件的接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上。MAX13181E/MAX13182E提供限摆率驱动，能够降低由于不适当的端接电缆所造成的EMI和反射。限摆率MAX13181E/MAX13182E能够保证250kbps的无差错传输。MAX13183E/MAX13184E提供全速驱动，数据速率高达16Mbps。MAX13182E/MAX13184配置为全双工模式；MAX13181E/MAX13183E提供引脚可选的半双工或全双工模式。所有驱动器输出和接收器输入端具有增强型ESD保护。

MAX13181E–MAX13184E采用纤小的10引脚、2mm x 2mm µDFN封装，MAX13183E/MAX13184E还提供工业标准的14引脚SO封装。器件工作在-40°C至+85°C扩展级温度范围。
