ADM1487E

量产

5 V、128节点、±15 kV ESD保护、2.5 Mbps半双工收发器

TI德州仪器 ADM1487E 产品介绍

2026-04-14 0次

说明

符合TIA/EIA RS-485/RS-422标准
RS-485 I/O引脚提供ESD保护
人体模型：±15 kV
数据速率：2.5 Mbps

半双工选项
压摆率降低以实现低EMI
共模输入范围：−7 V至+12 V
热关断和短路保护
8引脚SOIC封装

特性

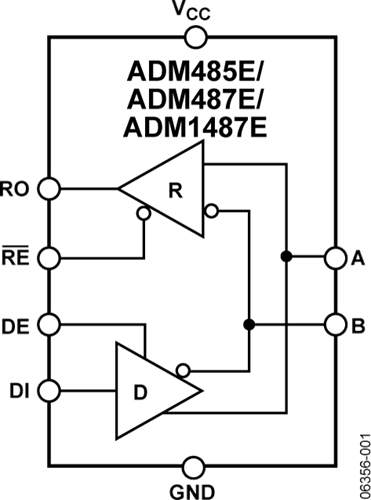

ADM485E/ADM487E/ADM1487E均为5 V低功耗数据收发器，具有±15 kV ESD保护功能，适合通过多点总线传输线路进行半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。ADM487E和ADM1487E具有1/4单位负载接收器输入阻抗，允许一条总线最多连接128个收发器，而ADM485E则允许一条总线最多连接32个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。

为了减少端接不当总线的反射所引起的EMI和数据误差，驱动器输出受压摆率限制。热关断电路可防止总线竞争或输出短路导致功耗过大。这些器件的额定温度范围为工业温度范围，提供8引脚SOIC封装。

应用

电能/功率计量

照明系统

工业控制

电信

安保系统

仪器仪表
