TI德州仪器 ADM2485 产品介绍
2026-04-14
0次
说明
- 半双工、隔离式RS-485收发器
- 集成可驱动外部变压器的振荡器
- PROFIBUS®兼容
- 符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准
- 数据速率：16 Mbps
- 5 V或3.3 V工作电压(VDD1)
- 高共模瞬变抗扰度：>25 kV/µs

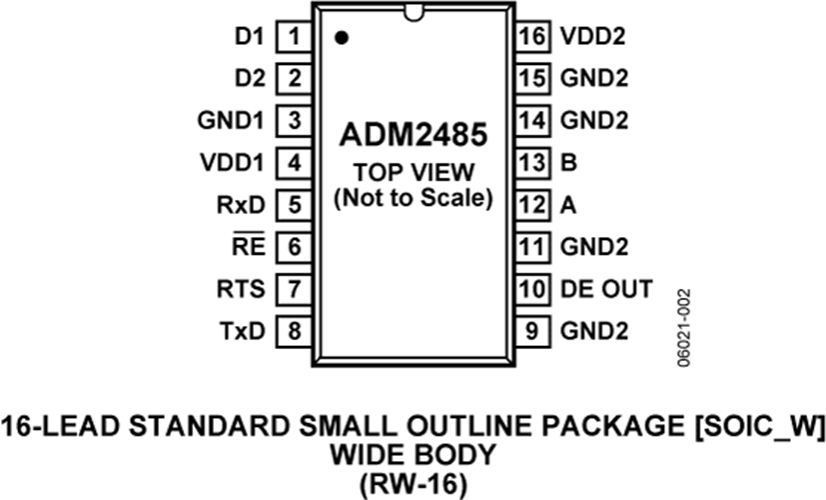

- 16引脚宽体SOIC封装
- 总线支持50个节点
- 隔离DE OUT状态输出
- 热关断保护
- 安全和法规认证
- UL认证：1分钟2500 V rms，符合UL 1577
- VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- 加强绝缘，VIORM = 560 V峰值
- 工作温度范围：–40°C至+85°C
- 16引脚宽体SOIC封装
特性
ADM2485差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。它针对平衡传输线路而设计，符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准。

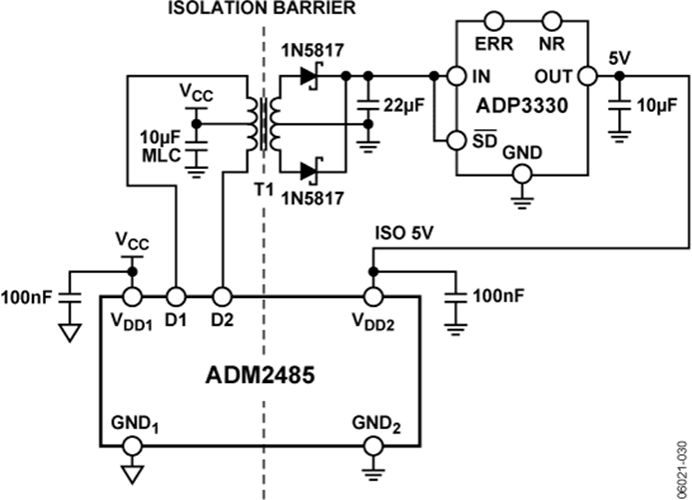

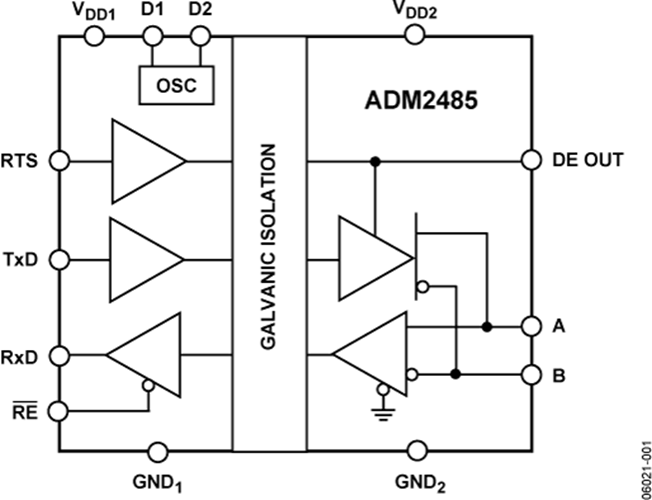

该器件采用ADI公司的iCoupler®技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。片内振荡器输出一对方波，以驱动外部变压器提供隔离电源。器件逻辑端可以采用5 V或3.3 V电源供电，总线端则采用5 V隔离电源供电。
ADM2485驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连，形成差分输入/输出端口；当驱动器禁用时，或者当VDD1或VDD2 = 0 V时，该端口向总线提供极小的负载。该器件还具有高电平有效接收器禁用特性，可使接收器输出进入高阻抗状态。
该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。
应用
- 隔离式RS-485/RS-422接口
- PROFIBUS 网络
- 工业现场网络
- 多点数据传输系统
参数
类型 | 描述 |
电能 | 能量存储系统 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
