TI德州仪器 MAX13486E 产品介绍

2026-04-14 0次

说明

+5V工作电压
真正的失效保护接收器，兼容于EIA/TIA-485
用于电信设备的热插拔
增强的摆率限制功能有助于实现无差错数据传输(MAX13485E)
高速器件(MAX13486E)可实现高达16Mbps的传输速率
为RS-485/RS-422 I/O引脚提供采用±15kV人体模型的增强型ESD保护
具有1/4单位负载，允许多达128个收发器挂接在一个总线上

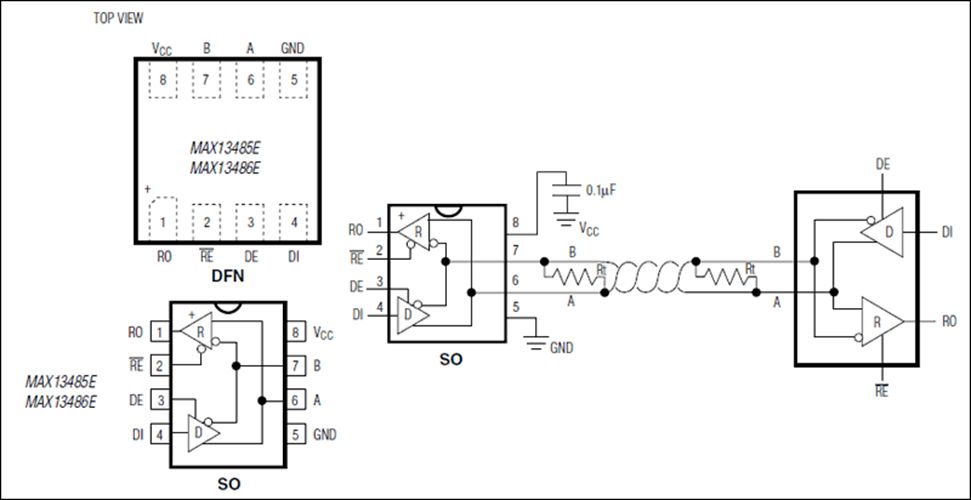

提供节省空间的8引脚µDFN或工业标准的8引脚SO封装

特性

MAX13485E/MAX13486E是+5V供电、半双工、具有±15kV ESD保护的RS-485收发器，包含一路驱动器和一路接收器。这两款器件包括失效保护电路，当接收器输入开路或短路时确保输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器均被禁用(高阻)，接收器将输出逻辑高电平。MAX13485E/MAX13486E具有热插拔功能，可以消除上电或热插入时总线上的故障瞬变信号。

MAX13485E具有低摆率驱动器，能够减小EMI和不恰当的电缆端接所引起的反射，实现高达500kbps的无差错数据传输。MAX13486E驱动器的摆率未被限制，允许高达16Mbps的传输速率。

MAX13485E/MAX13486E具有1/4单位负载接收器输入阻抗，允许多达128个收发器挂接在总线上。这两款器件用于半双工通信。所有驱动器输出提供±15kV人体模型的ESD保护。MAX13485E/MAX13486E提供8引脚SO或节省空间的8引脚µDFN封装。器件工作于-40°C至+85°C扩展级温度范围。

应用
