TI德州仪器 MAX13488E 产品介绍

2026-04-14 0次

说明

+5V工作电压
自动选向控制功能在传输过程中可自动使能驱动器
用于电信设备的热插拔
增强的摆率限制功能有助于实现无差错数据传输(MAX13487E)
高速器件(MAX13488E)允许高达16Mbps的传输速率
为RS-485 I/O引脚提供±15kV人体模型的增强型ESD保护
具有1/4单位负载，允许多达128个收发器挂接在一个总线上
8引脚SO封装

特性

MAX13487E/MAX13488E是+5V供电、半双工、具有±15kV ESD保护的RS-485/RS-422兼容收发器，包含一路驱动器和一路接收器。MAX13487E/MAX13488E具有热插拔功能，可以消除上电或热插入时总线上的故障瞬变信号。

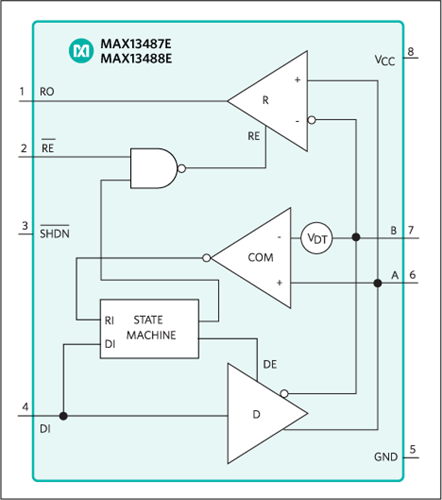

MAX13487E/MAX13488E具有Maxim专有的自动选向控制功能。这种结构使其非常适合多种应用，比如：隔离的RS-485端口(这种情况下，驱动器输入用于连接驱动器使能信号，以便驱动差分总线) 。MAX13487E具有低摆率驱动器，能够减小EMI和不恰当的电缆端接所引起的反射，实现高达500kbps的无差错数据传输。MAX13488E驱动器的摆率未被限制，允许高达16Mbps的传输速率。

MAX13487E/MAX13488E具有1/4单位负载接收器输入阻抗，允许多达128个收发器挂接在总线上。这两款器件用于半双工通信。所有驱动器输出提供±15kV人体模型的ESD保护。MAX13487E/MAX13488E提供8引脚SO封装。器件工作于-40°C至+85°C扩展级温度范围。
