TI德州仪器 ADM2490E 产品介绍

2026-04-14 0次

说明

隔离全双工RS-485/RS-422收发器
RS-485 I/O引脚提供±8 kV ESD保护
数据速率：16 Mbps
符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准
高共模瞬变抗扰度：>25kV/ μs
工作电压(V_DD1) ：5 V或3 V

接收器开路故障安全设计
热关断保护
安全和法规认证
UL认证：依据UL 1577，1分钟5000 V rms
符合VDE标准证书
--DIN EN 60747-5-2 (VDE 0884-10 Part 2)：2003-01
--DIN EN 60950 (VDE 0805)：2001-12；EN 60950：2000
--VIORM = 848 V峰值
工作温度范围：-40°C至105°C

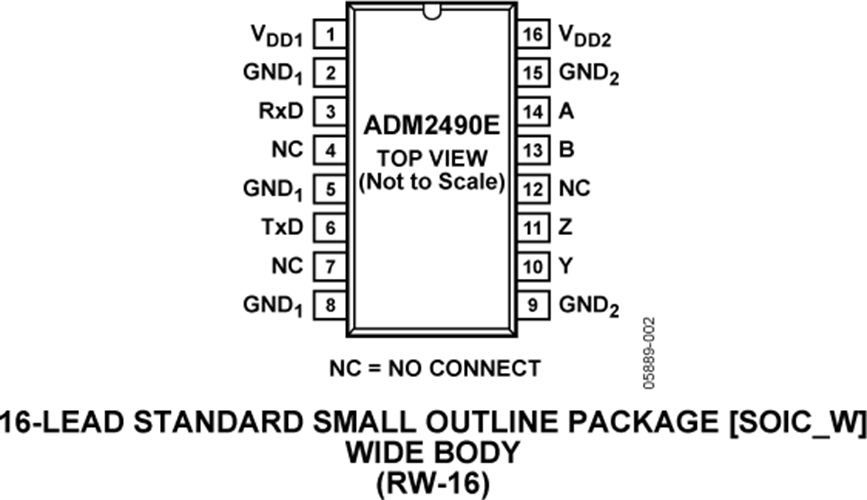

16引脚宽体SOIC封装

特性

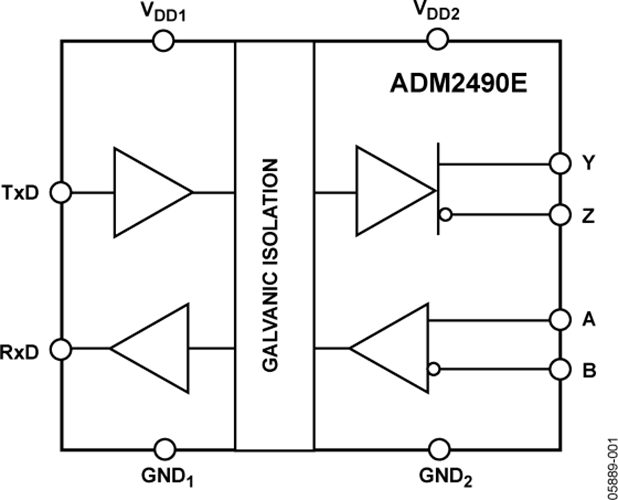

ADM2490E是一款隔离数据收发器，提供±8 kV ESD保护，适用于多点传输线路的高速、全双工通信。它针对平衡传输线路而设计，符合ANSI TIA/EIA-485-A-1998和ISO 8482:1987(E)标准。该器件采用ADI公司的iCoupler®技术，将双通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。

差分发射器输出和接收器输入具有静电放电电路，可提供人体模型(HBM) ±8 kV保护。器件逻辑端可以采用5 V或3 V电源供电，总线端则要求采用隔离5 V电源供电。

该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。

ADM2490E提供16引脚、宽体SOIC封装，工作温度范围为−40°C至+105°C。

应用
--隔离式RS-485/RS-422接口
--工业现场网络
--INTERBUS
--多点数据传输系统

数据手册, Rev. A, 8/08
