TI德州仪器 LTC2802 产品介绍
2026-04-14
0次
说明
- 电源电压：1.8V至5.5V
- 单通道和双通道收发器
- 高速运行

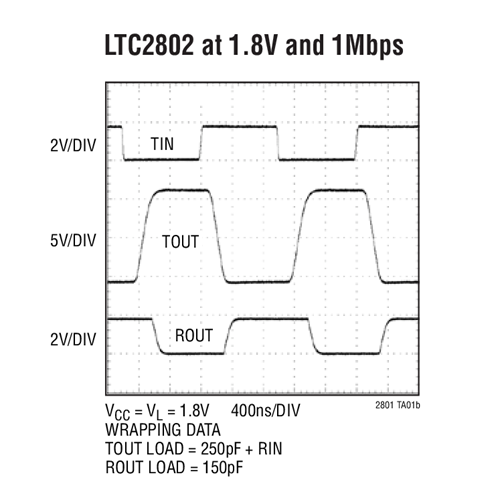

- 250pF/3kΩ负载：1Mbps（LTC2802、LTC2804）
- 1nF/3kΩ负载：250kbps
- 2.5nF/3kΩ TIA/EIA-232-F负载：100kbps
- 低功率 1μA 关断和15μA接收器有源模式
- 在 RS-232 接口上未发生±10kV ESD损坏或锁存
- 逻辑电源引脚，轻松实现UART或微处理器电平转换
- 低延迟输出使能支持线路共享和半双工操作
- 符合 RS-232 标准的输出电平
- 小尺寸：

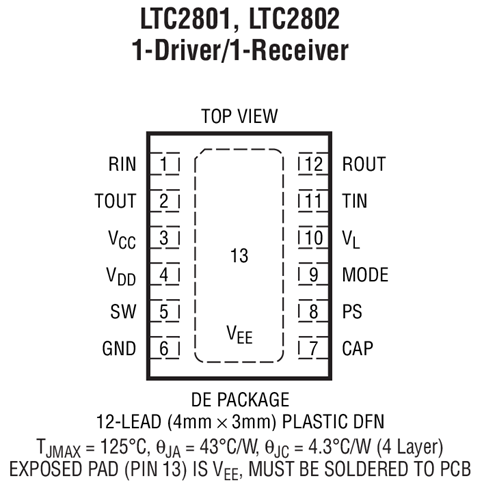

- LTC2801/LTC2802 4mm × 3mm DFN封装

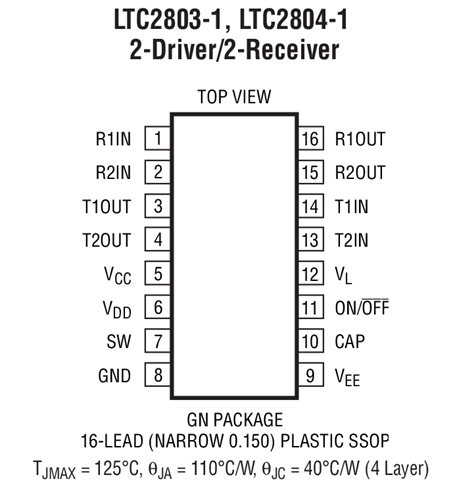

- LTC2803/LTC2804 窄体SSOP-16封装
- 5mm × 3mm DFN封装
特性

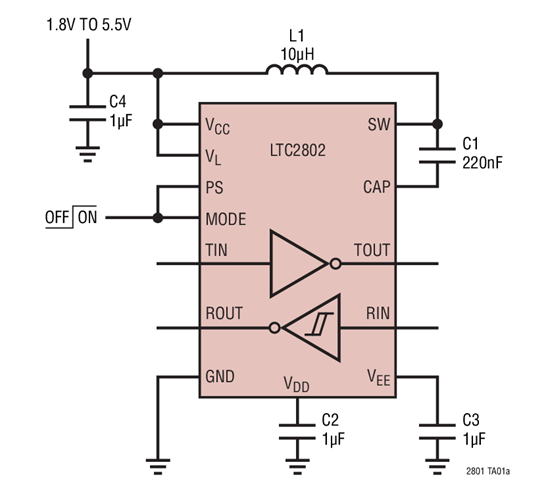

LTC®2801/LTC2802/LTC2803/LTC2804 是单通道和双通道 RS-232 收发器，采用窄体 SSOP 和芯片规模的 DFN 封装。所有这些器件的工作电源范围均为 1.8V 至 5.5V，因而允许直接从两节碱性电池、NiCd 电池或 NiMH 电池获取工作电源。一个集成 DC-DC 转换器产生了用于驱动 RS-232 电平的电源。一个逻辑电源引脚实现了与不同逻辑电平的简易型连接 (这与 DC-DC 电源无关)。
这些器件符合 TIA/EIA-232-F 标准。驱动器输出具备过载保护能力，并可短路至地或高达 ±15V 的电压而不会受损。为了延长电池的使用寿命，可以使接收器保持运行状态，以较低的速度运作，消耗电流仅为 15μA。在停机模式中，消耗电流将进一步减小至 1μA。
应用
- 电池供电型系统
- 计算机和消费类电子产品
- 诊断端口
