TI德州仪器 LTC4317 产品介绍
2026-04-14
0次
说明
- 允许具有相同地址的多个受控器在同一根总线上共存
- 可利用电阻器来配置地址转换
- 无需软件编程
- 可兼容 SMBus、I2C 和 I2C 快速模式
- 直通模式可提供通用调用寻址
- ±4kV 人体模型 (HBM) ESD 坚固性
- 用于 2.5V、3.3V 和 5V 总线的电平转换
- 阻塞总线超时
- 在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
- 支持总线热插拔 (Hot Swap™)

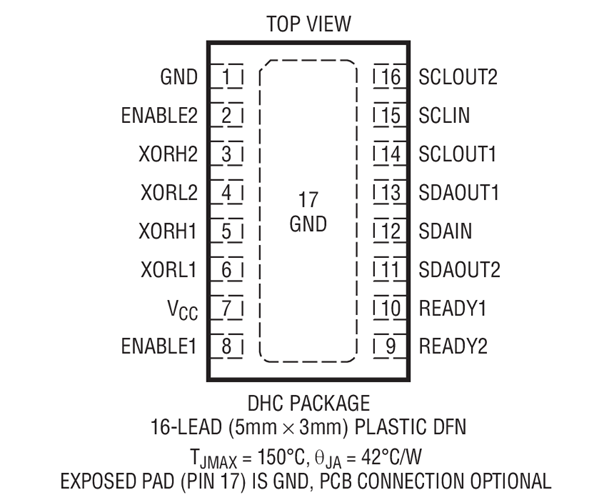

- 16 引脚 DFN 5mm x 3mm 封装
特性

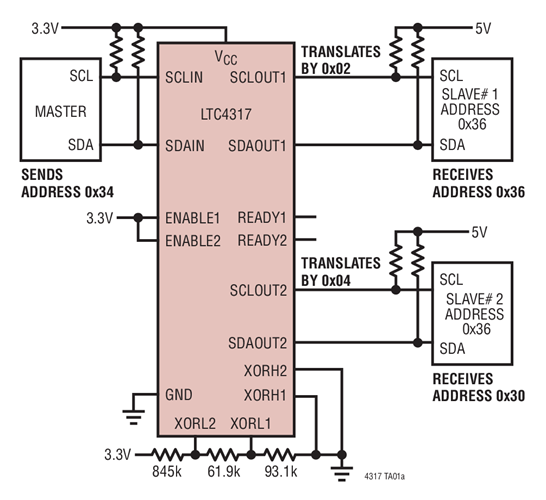

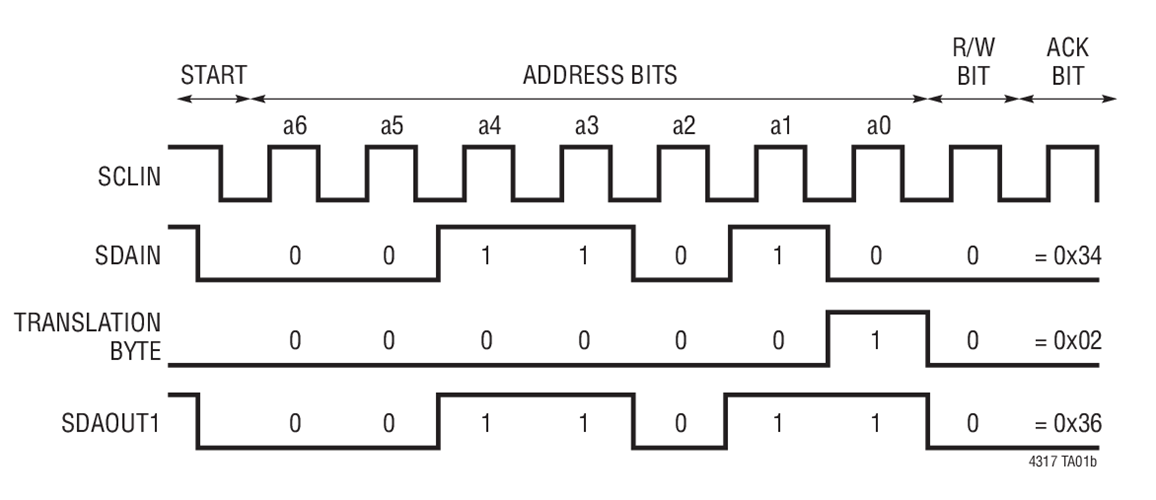

LTC®4317 使得能够把一个或多个 I2C 或 SMBus 受控器件的硬连线地址转换至一个不同的地址。这允许具有相同硬连线地址的受控器共存于同一根总线。选择新的地址仅需分立式电阻器，并且无需软件编程。可提供多达 127 种不同的地址转换。
LTC4317 采用了一种直通模式，该模式可停用地址转换，并由主控器来提供通用调用寻址。LTC4317 专为实现从异常总线情况 (比如：总线被阻塞于低电平或 STOP 位提前动作) 的自动恢复而设计。
LTC4317 具有两个用于两组不同受控器的输出通道。输入通道一起连接至一组公用引脚，以缩减引脚数目和封装尺寸。
| 器件型号 | 输入通道的数目 | 输出通道的数目 |
| LTC4316 | 1 | 1 |
| LTC4317 | 1 | 2 |
| LTC4318 | 2 | 2 |
应用
- I2C、SMBus 地址扩展
- 地址转换
- 服务器
- 电信
