说明

双向缓冲器增加了扇出数
高噪声裕度 (V_IL = 0.3 • V_CC)
可与用于驱动一个高 V_OL 的非 I²C 型设备兼容
强大 (LTC4313-1) 和 2.5mA (LTC4313-2) 上升时间加速器电流
电平移位 1.5V、1.8V、2.5V、3.3V 和 5V 总线
在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
阻塞总线断接和恢复
阻塞总线断接和恢复
±4kV 人体模型 (HBM) ESD 坚固性
未通电时 SDA、SCL 引脚呈高阻抗

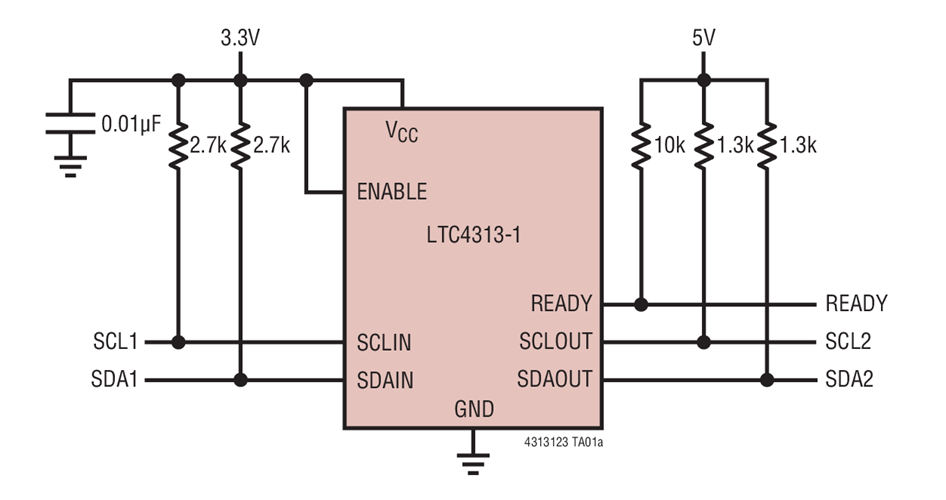

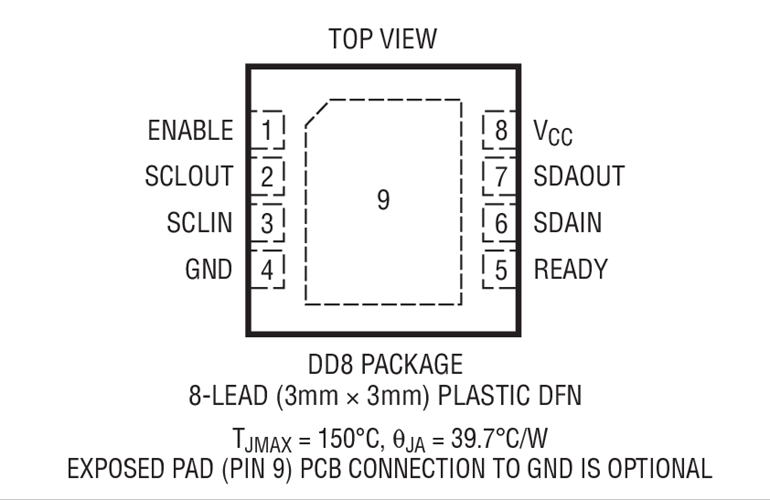

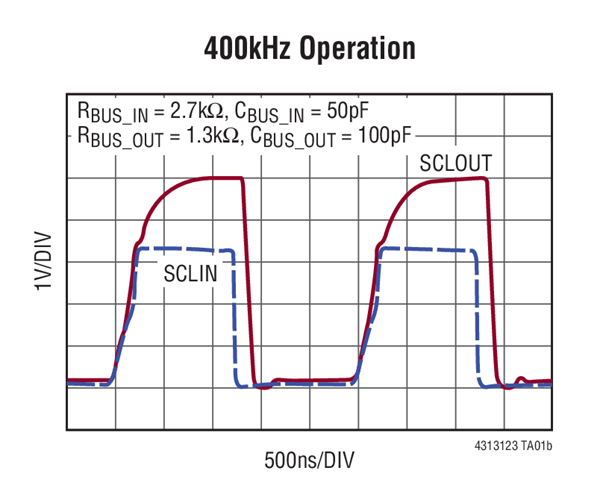

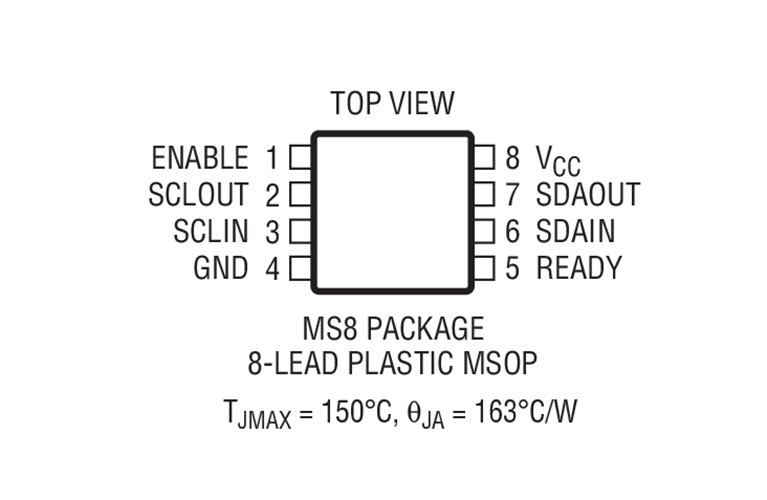

8 引脚 MSOP 和 8 引脚 (3mm x 3mm) DFN 封装

特性

LTC^®4313 是一款可热插拔型、二线式总线缓冲器，该器件提供了双向缓冲并保持了一个低偏移电压和高噪声裕度 (在高达 0.3 • V_CC 的电压下)。高噪声裕度使 LTC4313 能够与用于驱动一个高 V_OL (>0.4V) 的设备实现互操作，并允许把多个 LTC4313 级联起来使用。LTC4313-1 和 LTC4313-2 支持 3.3V 和 5V 总线之间的电平转换。除了这些电压之外，LTC4313-3 还支持至 1.5V、1.8V 和 2.5V 的电平转换。

在插入操作期间，SDA 和 SCL 线被预先充电至 1V 以较大限度地抑制总线扰动。在 ENABLE 被确定为高电平并在 SDA 和 SCL 引脚上检测到一个停止位或总线空闲情况之后，在输入与输出之间建立连接。

如果数据和时钟在 45ms 时间里至少有一次不是同时处于高电平，则将输入与输出断接。随后产生多达 16 个时钟脉冲，用于释放阻塞总线。上升时间加速器 (RTA) 在 SDA 和 SCL 上升沿提供上拉电流，以满足重负载系统中的上升时间规格要求。RTA 被配置为转换速率受限的开关 (在 LTC4313-1 中) 和 2.5mA 电流源 (在 LTC4313-2 中)。LTC4313-3 不具备 RTA。
