TI德州仪器 LTC4311 产品介绍

2026-04-14 0次

说明

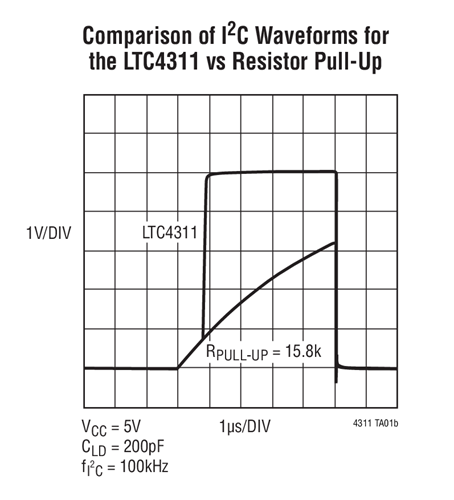

改善了 I²C 总线上升时间转换
在 I²C 总线上连接了多个器件的情况下确保数据完整性
宽电源电压范围：1.6V 至 5.5V
改善了低态噪声容限
工作频率高达 400kHz
自动检测低功率待机模式
低 (< 5μA) 电源电流停机模式
当被停用或断电时不给总线加载
强大的转换速率受限上拉电流
±8kV 的人体模型 ESD 坚固性
2mm x 2mm DFN 和 SC70 封装

特性

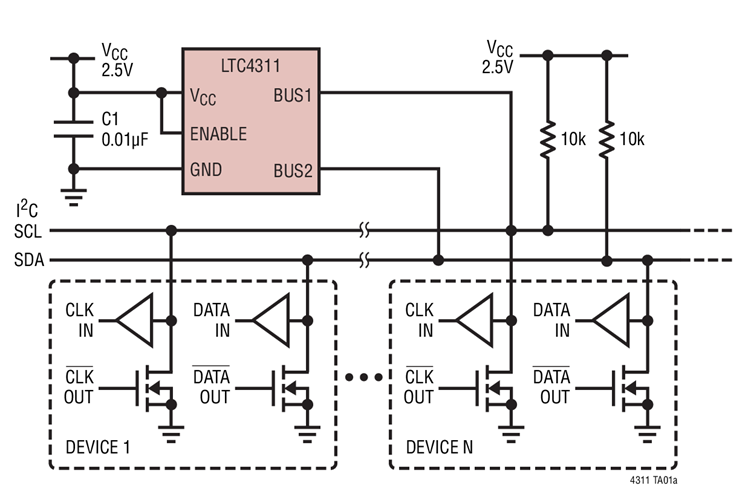

LTC^®4311 是一款双通道 I²C 有源上拉加速器，专为在远远超过 400pF I²C 规格限值的总线负载条件下提升数据传输速度和可靠性而设计。LTC4311 的工作电源电压范围为 1.6V 至 5.5V，而且还与 SMBus 相兼容。

通过采用两个转换速率受限的上拉电流，LTC4311 允许进行多器件连接或者一个较长、容性较大的互连，而不会牺牲转换速率或总线性能。

在正总线转换期间，LTC4311 提供了转换速率受限的上拉电流，以迅速地把 I²C 或SMBus 线转换至总线上拉电压。在负转换期间或稳态 DC 电平条件下，上拉电流被停用以改善负转换速率，并且改善了低态噪声容限。如果 SCL 和 SDA 均为高电平，则一种自动检测待机模式将减小电源电流。当被停用时，LTC4311 将进入低电流 (<5μA) 停机模式。

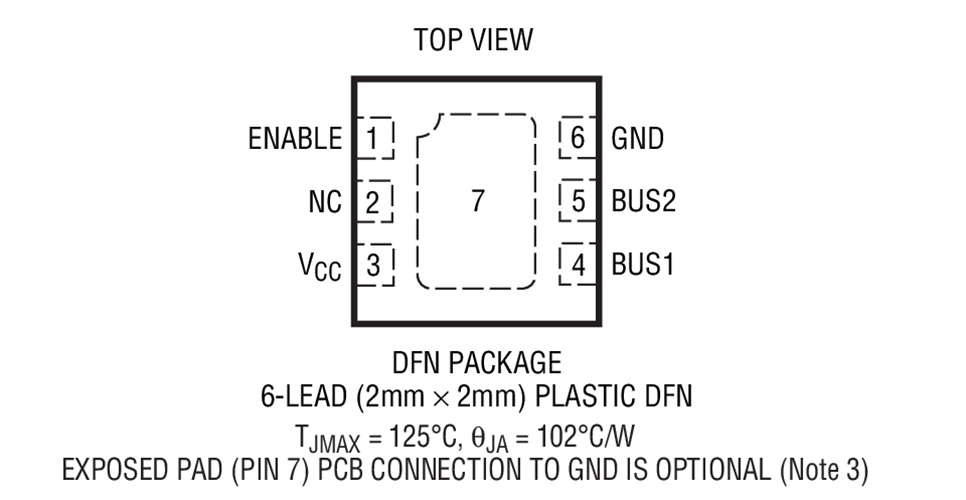

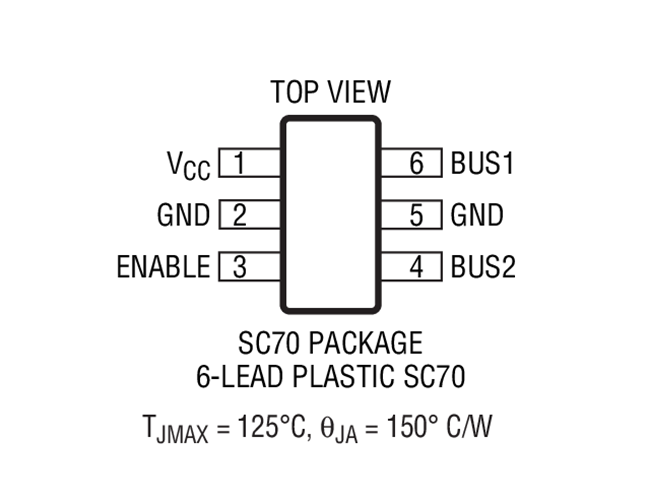

LTC4311 采用2mm x 2mm x 0.75mm DFN 和 SC70 封装。
