TI德州仪器 LTC4300A-3 产品介绍

2026-04-14 0次

说明

用于 SDA 和 SCL 线路的双向缓冲器可增加扇出
当电路板在背板上进行带电插拔时可避免 SDA 和 SCL 受损
逻辑门限 ENABLE 输入
将 SDA 和 SCL 线路与输出隔离开来
可兼容 I²C、I²C 快速模式和 SMBus 标准 (工作频率高达 400kHz)
在所有的 SDA 和 SCL 线路上均进行 1V 预充电
支持时钟伸展、仲裁和同步
5V 至 3.3V 电平转换
用于 V_CC = 0V、V_CC2 = 0V 的高阻抗 SDA、SCL 引脚
小外形 8 引脚 DFN 封装和 MSOP 引脚封装

特性

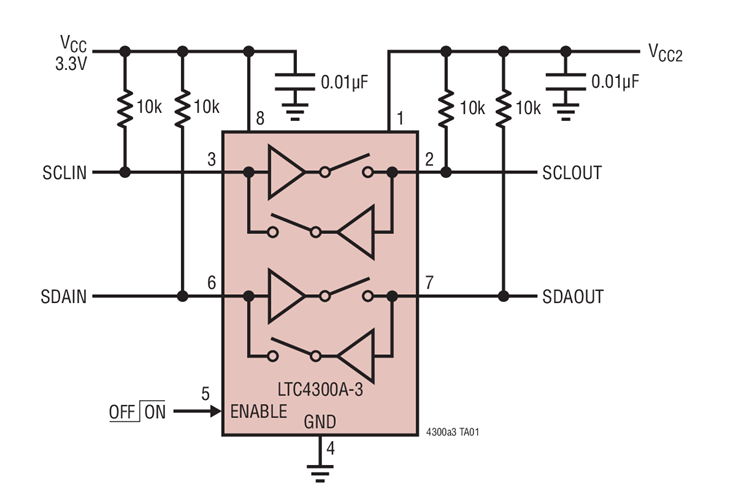

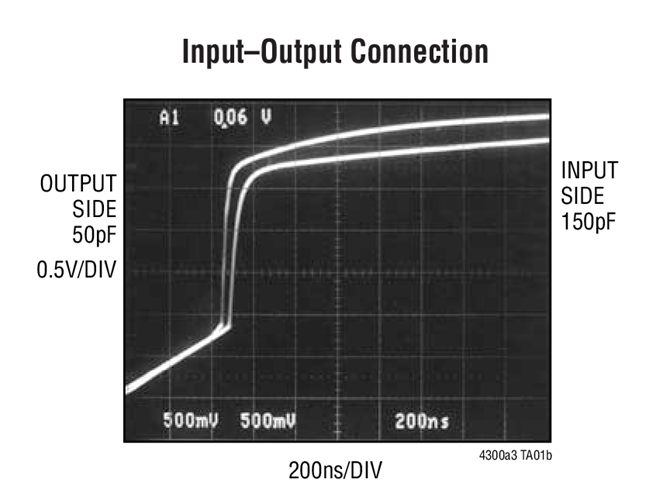

LTC^®4300A-3 可热插拔两线式总线缓冲器允许 I/O 板卡插入带电背板，而不损坏数据和时钟总线。当建立连接时，LTC4300A-3 可提供双向缓冲，从而使背板与板卡电容保持隔离。上升时间加速器电路允许使用较弱的 DC 上拉电流，同时仍然满足上升时间要求。在板卡插入期间，SDA 和 SCL 线路预先充电至 1V，以较大限度地抑制总线扰动。

LTC4300A-3 可提供 3.3V 和 5V 电源之间的电平转换。背板和板卡均可采用介于 2.7V 至 5.5V 之间的电源电压进行供电。另外，LTC4300A-3 还包括一个 CMOS 门限 ENABLE 引脚，该引脚负责强制器件进入一种低电流模式，并将板卡与背板隔离开来。当驱动至 V_CC 时，ENABLE 引脚设定正常操作。

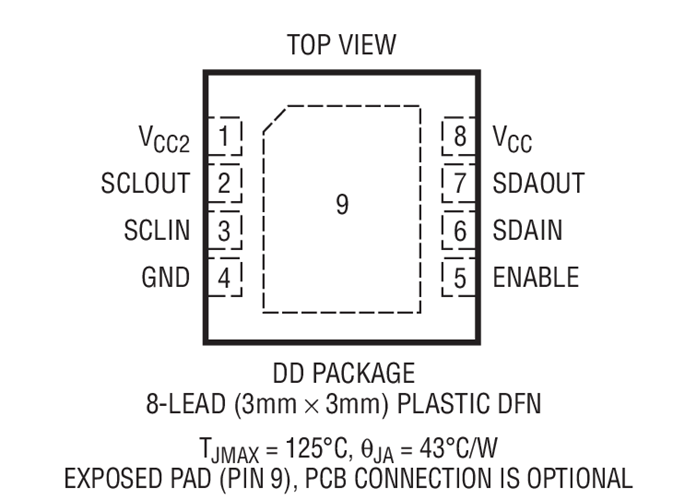

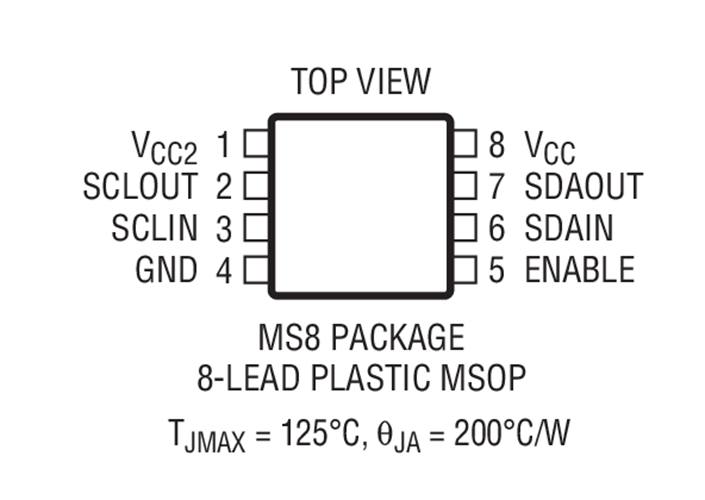

LTC4300A-3 采用 MSOP 封装和 3mm x 3mm DFN 封装。
